Waveshare WM8960 Audio HAT Hi-Fi para Raspberry Pi

Descripción

Descripción general

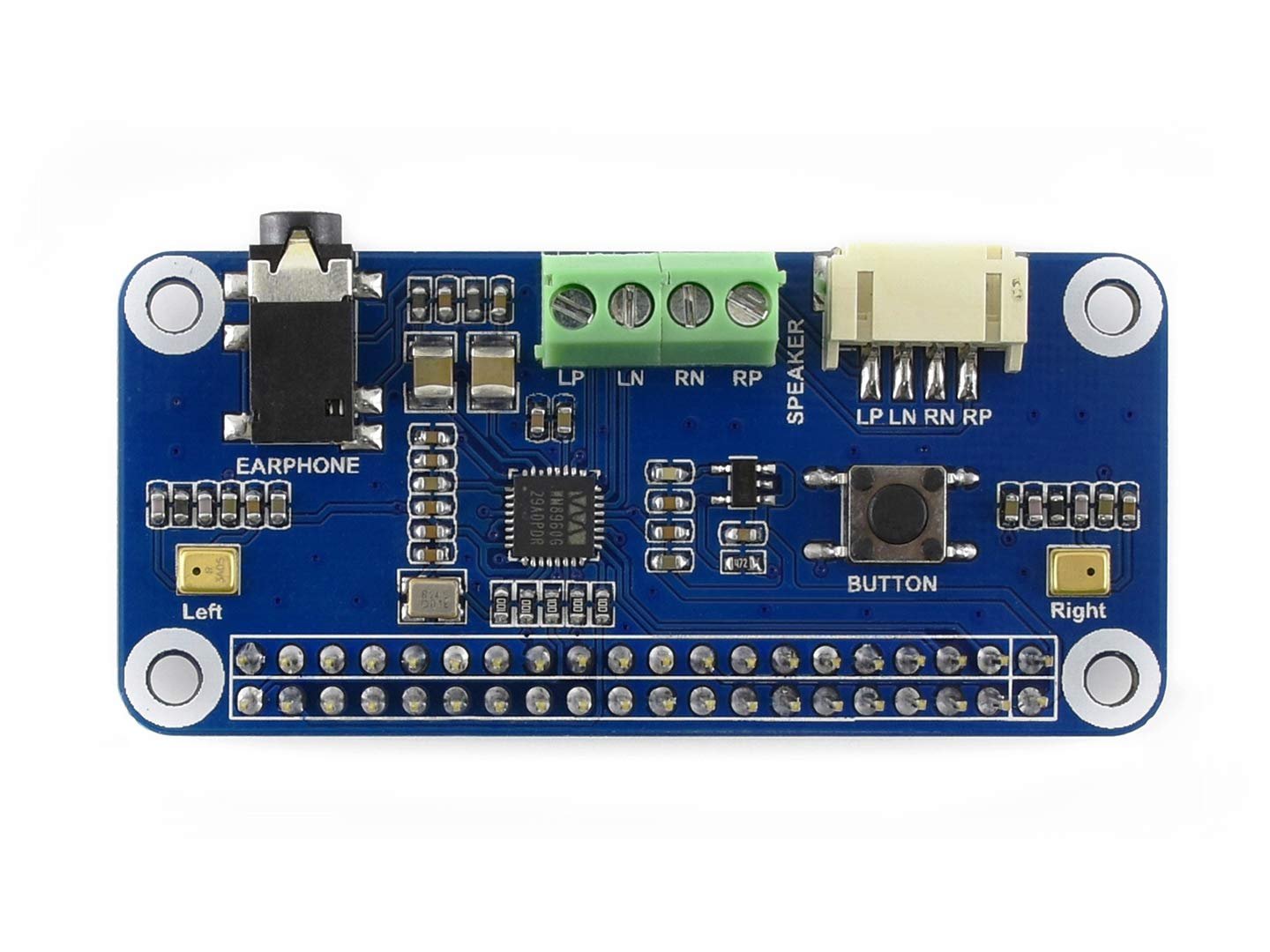

Esta es una tarjeta de sonido HAT diseñada para Raspberry Pi, de bajo consumo, que soporta codificación/decodificación estéreo y ofrece reproducción y grabación Hi‑Fi. Además, puede accionar directamente altavoces para reproducir música.

Características:

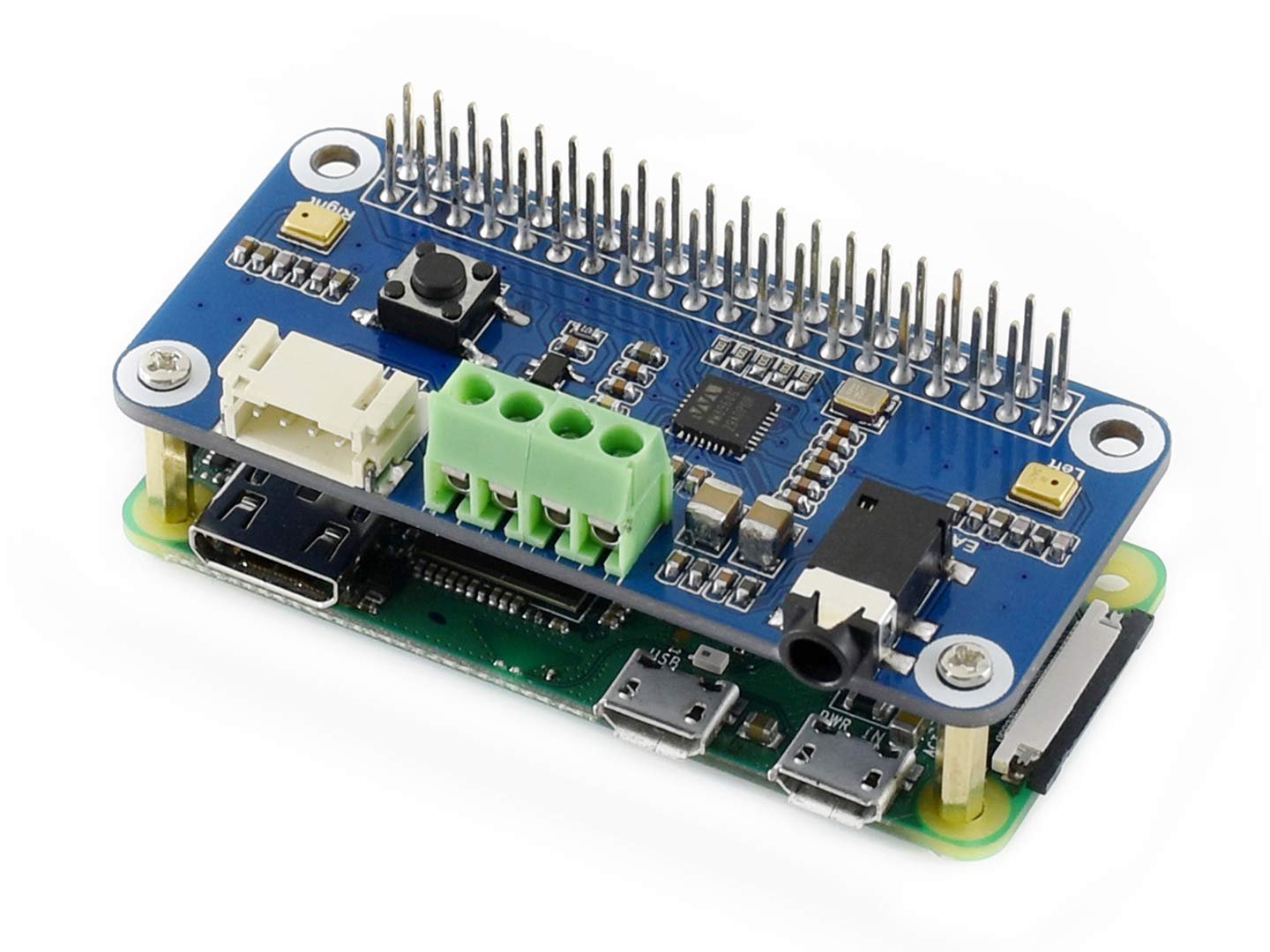

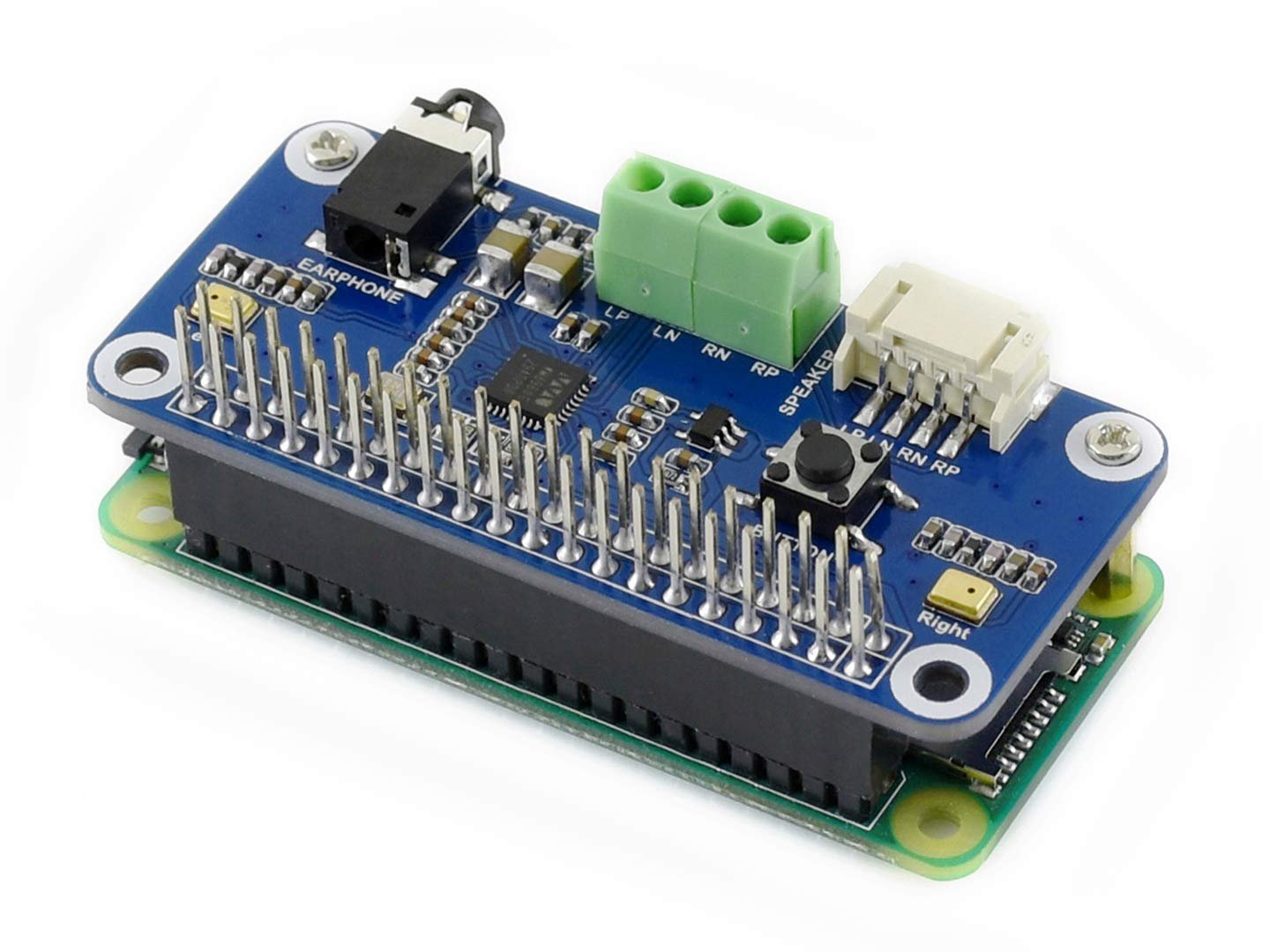

- Conectividad para Raspberry Pi, compatible con Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+.

- Integra el CODEC estéreo de bajo consumo WM8960; comunica mediante interfaz I2S.

- Integra dos micrófonos MEMS de alta calidad; soporta grabación en canales izquierdo y derecho (doble canal) con buena calidad de sonido.

- Jack estándar de 3.5 mm para auriculares; reproducción mediante auriculares externos.

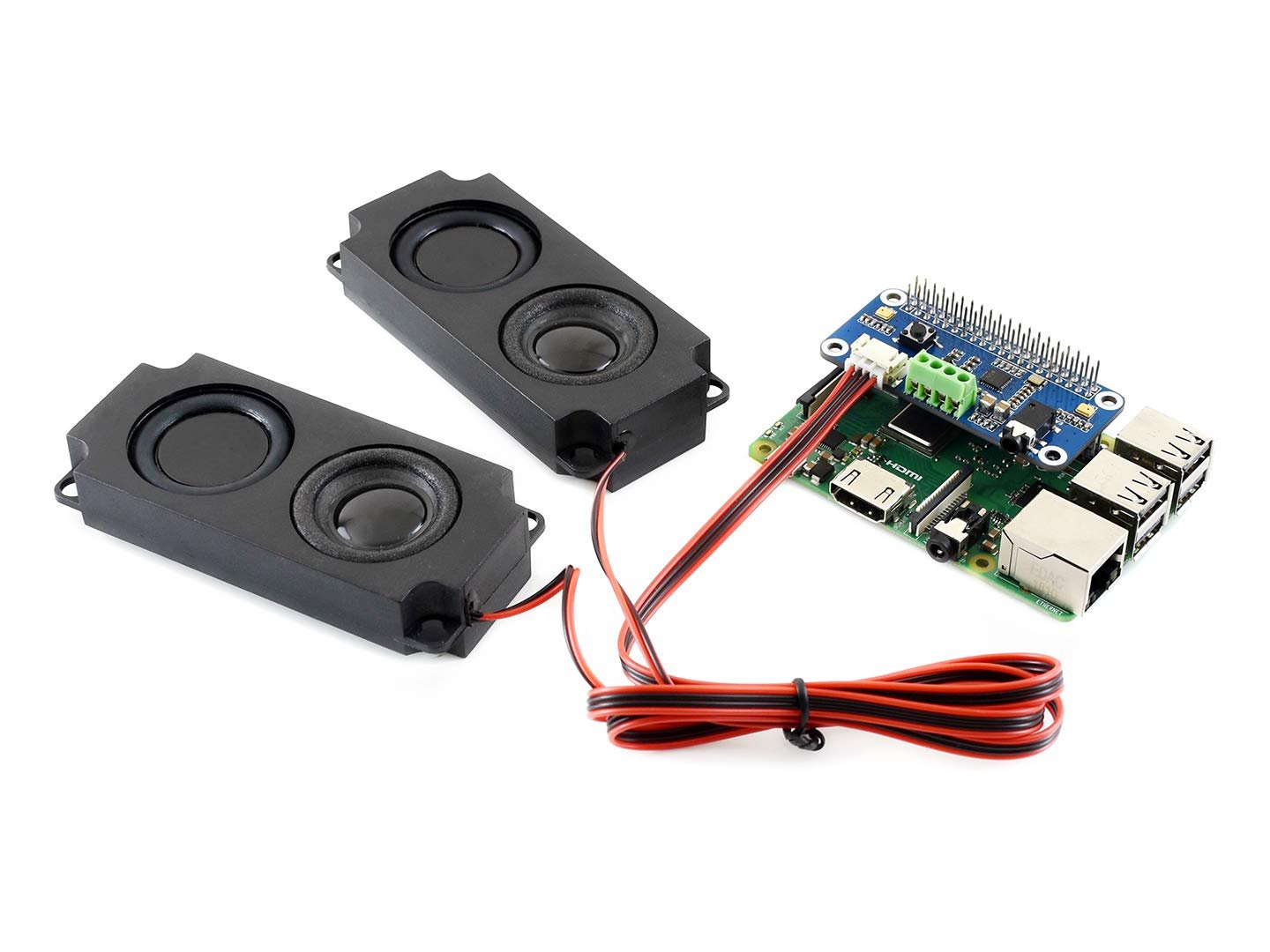

- Interfaz de altavoz de doble canal a bordo; impulsa directamente altavoces.

- Soporta efectos de sonido como estéreo y envolvente 3D.

- Incluye recursos de desarrollo y manual (ejemplo en Python para reproducción/grabación).

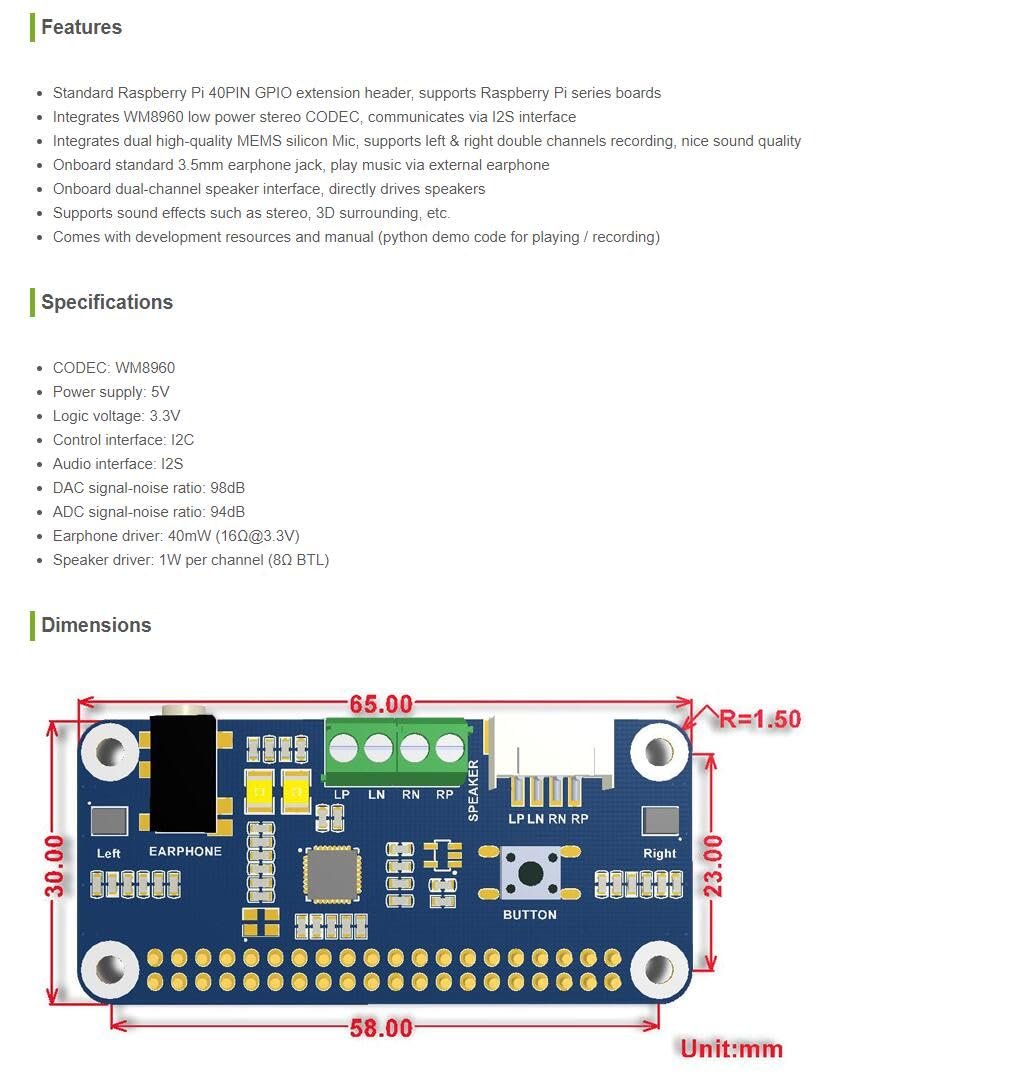

Especificaciones:

Codec: WM8960

Alimentación: 5 V. Tensión lógica: 3.3 V.

Interfaz de control: I2C.

Interfaz de audio: I2S.

Relación señal‑ruido DAC: 98 dB.

Relación señal‑ruido ADC: 94 dB.

Driver de auriculares: 40 mW (16 @3.3V).

Driver de altavoz: 1 W por canal (8 BTL).

Contenido del paquete:

Nota: la Raspberry Pi que aparece en las fotos NO está incluida.

WM8960 Audio Hat x1

1 x 8 5 W speaker.

Juego de tornillos para RPi (2 piezas) x1

1. Conectividad con Raspberry Pi, compatible con Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+.

2. Integra el CODEC estéreo de bajo consumo WM8960 y se comunica vía interfaz I2S.

3. Integra micrófonos MEMS de alta calidad y soporta grabación en doble canal izquierdo/derecho con buena calidad de sonido.

4. Jack de auriculares estándar de 3.5 mm para reproducir con auriculares externos. Interfaz de altavoz de doble canal a bordo que impulsa directamente altavoces.

5. Soporta efectos de sonido como estéreo y envolvente 3D.
