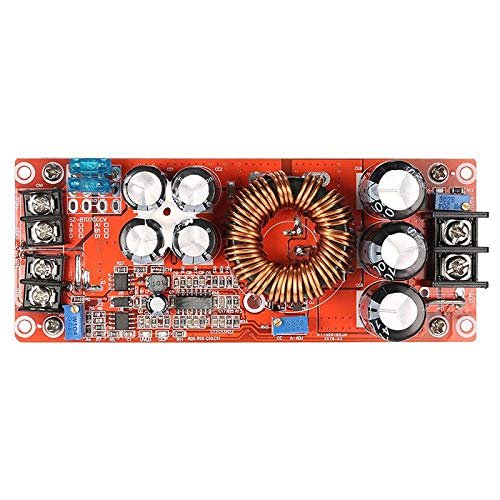

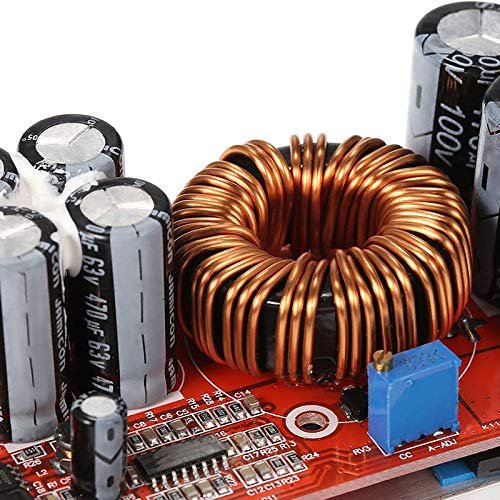

SZ-BT07CCCV-A Módulo elevador DC-DC 1200W CC/CV

Descripción

Parámetros del módulo:

Módulo: módulo elevador no aislado (BOOST)

Tensión de entrada: DC 10–60V (entrada directa 10–60V sin selección por jumper)

Corriente de entrada: 20A (MÁX). Si excede 15A, agregue ventilador; con ventilador la corriente de entrada puede alcanzar 25A cuando la tensión del ventilador sea 12–24V.

Corriente de trabajo estática: 15 mA (en el rango de 12–20V; a mayor voltaje de salida, la corriente estática aumenta)

Tensión de salida: 12–83V ajustables de forma continua (por defecto se entrega ajustado a 19V; ajústelo a otros valores con un multímetro)

Corriente de salida: 18A MÁX. Para corrientes mayores a 10A, mejore la disipación de calor (relacionado con la diferencia entre tensión de entrada y salida: a mayor diferencial, menor corriente de salida)

Rango de corriente constante: 0.5–18A (±0.3A)

Protección contra inversión de polaridad de entrada: Sí (MOSFET de potencia 150A)

Protección de batería baja: Sí (ajustable 9–50V)

Temperatura de trabajo: -40 a +85 °C (mejorar disipación si la temperatura ambiente es alta)

Frecuencia de trabajo: 150 kHz

Eficiencia de conversión: 92%–97% (la eficiencia depende de los voltajes de entrada/salida, corriente y diferencia de tensión)

Protección por sobrecorriente de entrada: Sí (si la entrada supera 25A, protección automática; el módulo dejará de realizar la elevación)

Protección contra cortocircuito: Sí (fusible de entrada 30A). Doble protección contra cortocircuitos para mayor seguridad.

Protección contra inversión de conexión de entrada: Sí (MOSFET de potencia 150A; puede permanecer con polaridad invertida durante largo tiempo)

Método de instalación: 4 columnas de cobre de 3 mm

Método de conexionado: bloque de terminales (usar cable de cobre puro de alta corriente)

Dimensiones del módulo: largo 130 mm × ancho 52 mm × alto 53 mm

Peso unitario del módulo: 263 g

Empaque: 1 pieza — módulo elevador 1200W

1. Nombre del módulo: Módulo elevador de corriente constante 1200W

2. Naturaleza del módulo: módulo elevador no aislado (BOOST)

3. Tensión de entrada: DC 10–60V (entrada directa 10–60V sin selección por jumper)

4. Nota: La potencia máxima es 240W con entrada de 12V, 480W con entrada de 24V y 720W con entrada de 36V.
