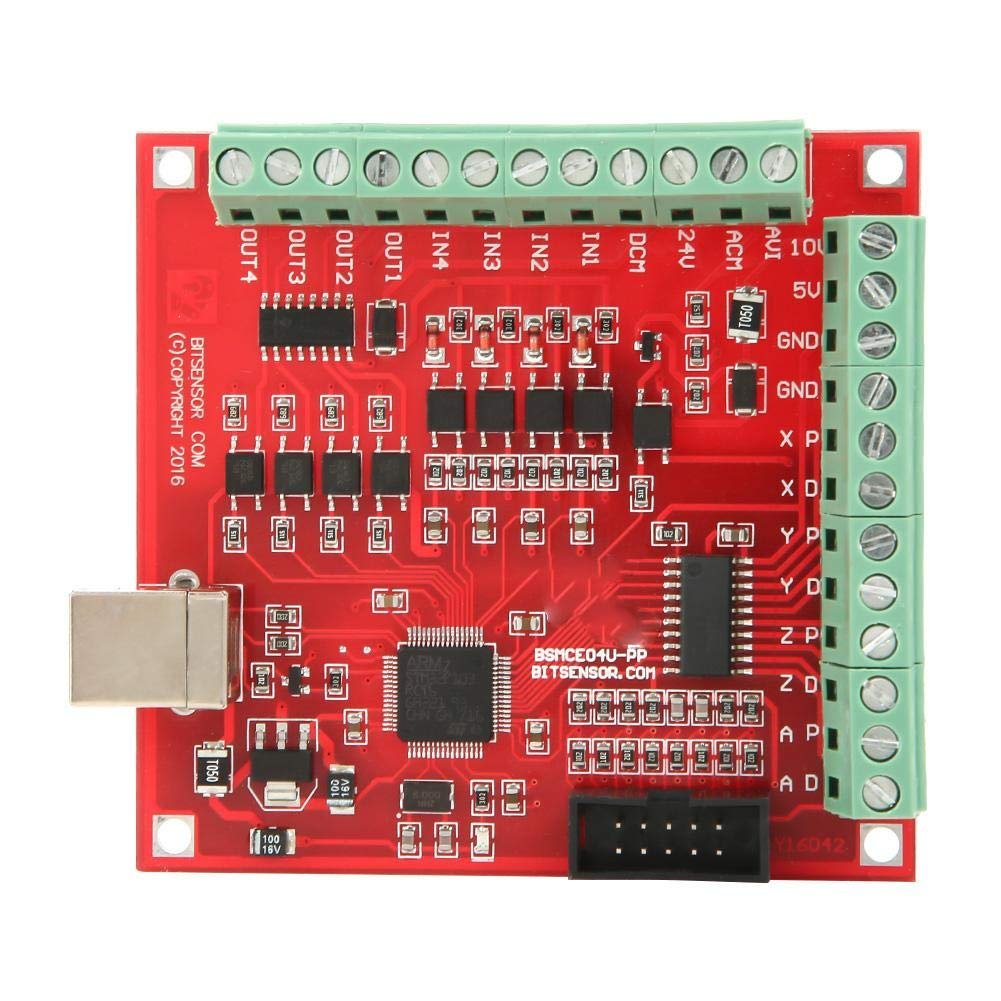

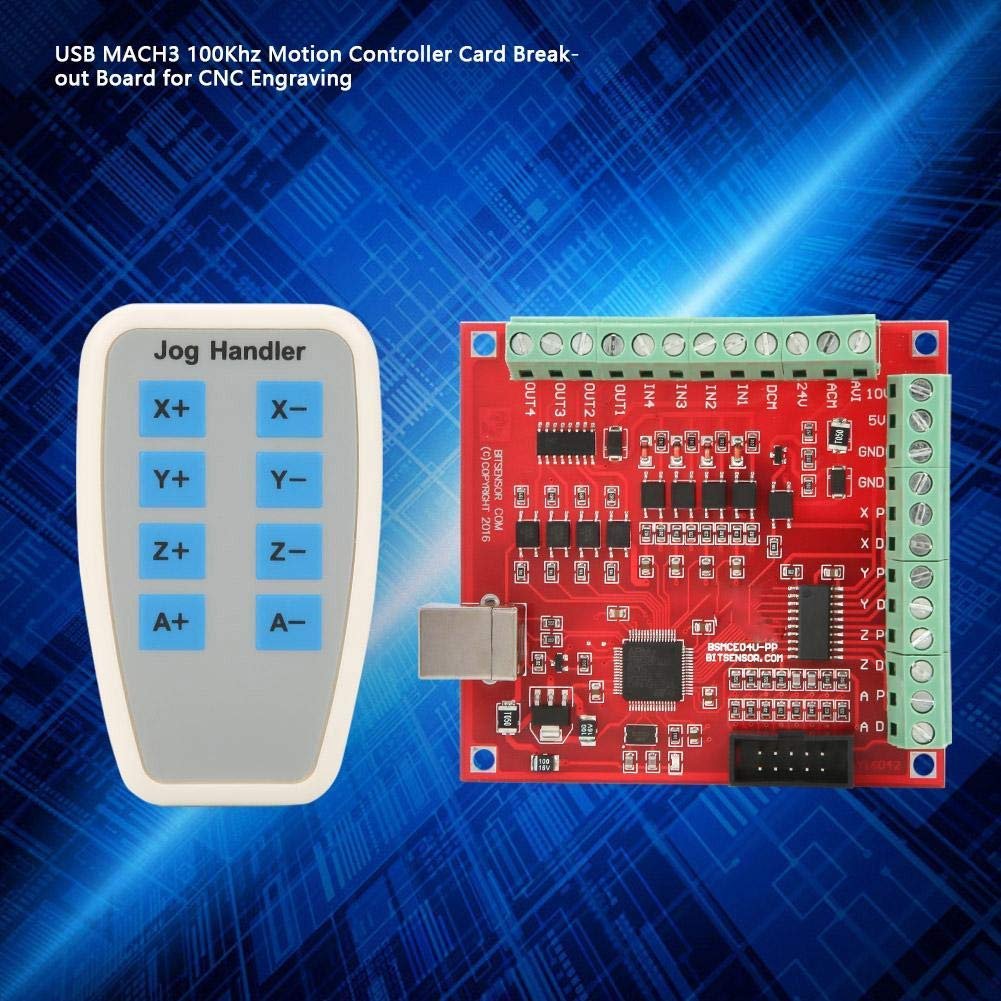

Tarjeta Control de Movimiento USB MACH3 100kHz

Descripción

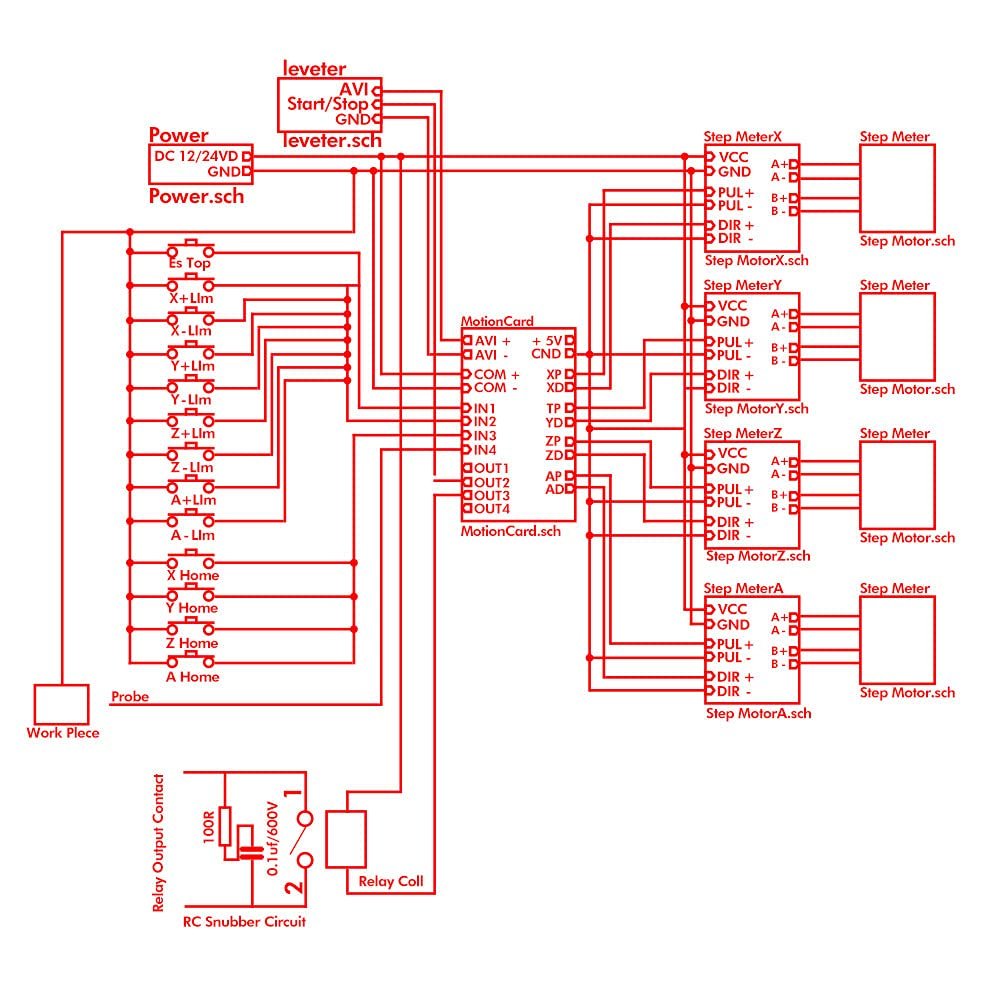

Características: Soporta interruptor de fin de carrera. Requiere fuente de alimentación externa de 24 V CC para aislar el USB y el puerto externo, y para mayor estabilidad del sistema. Cuenta con puerto de salida 0–10 V, que permite usar el software MACH3 para controlar la velocidad del husillo. 4 entradas de propósito general; puede conectar interruptores de fin de carrera, interruptor de paro de emergencia (E-stop), interruptor de sonda, retorno a cero y otros dispositivos. 4 salidas de control de relé aisladas (interfaz de salida para accionar relés), pueden conducir cuatro relés para controlar el arranque del husillo, giro horario y antihorario, bombas y otros dispositivos. LED de estado que indica el estado de la conexión en la placa.

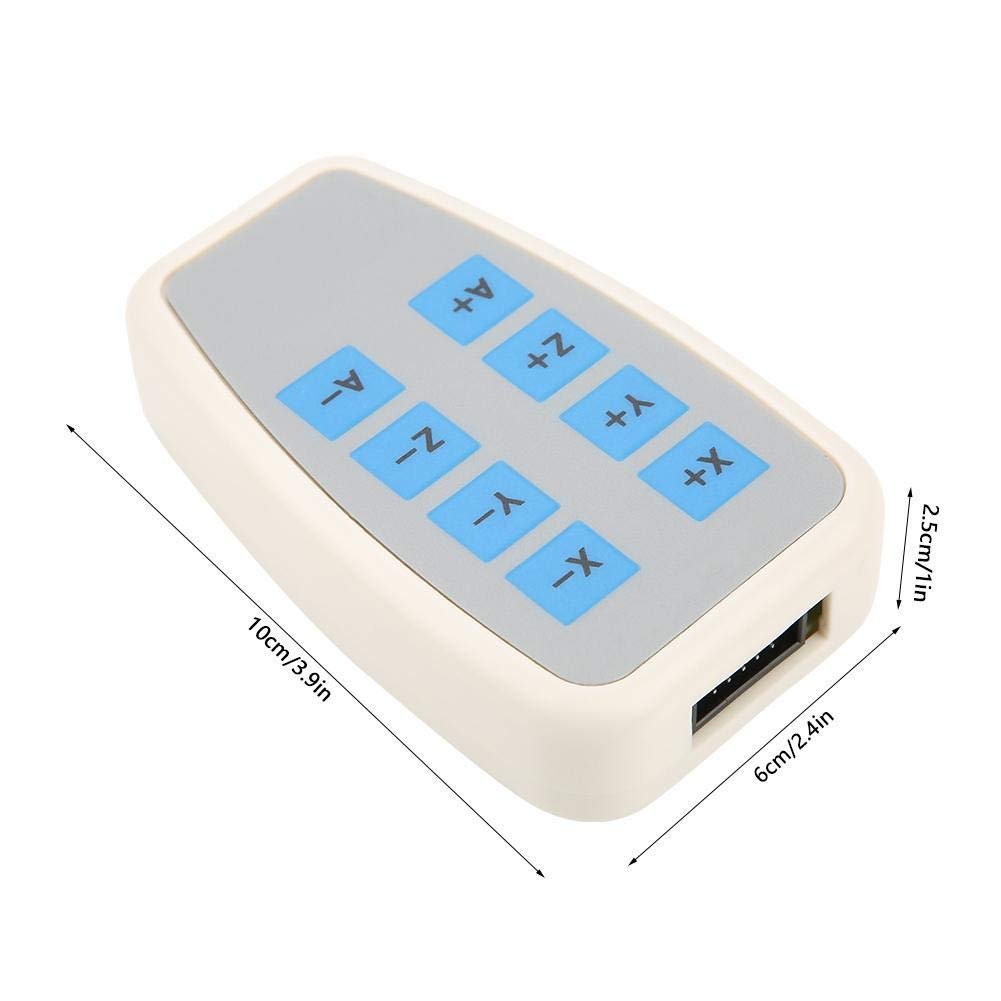

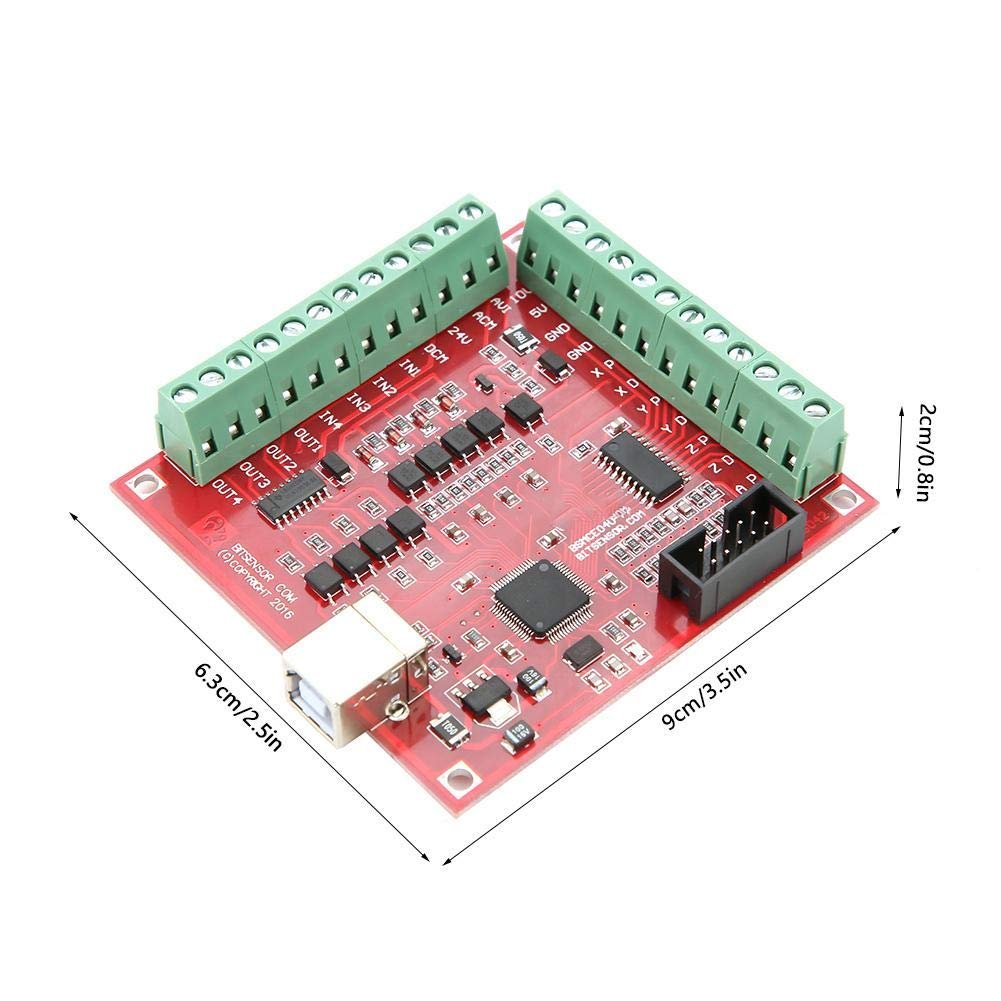

Especificaciones: Tamaño de la placa de interfaz: 9 × 6.3 × 2 cm (3.5 × 2.5 × 0.8 in). Tamaño del mando jog: 10 × 6 × 2.5 cm (3.9 × 2.4 × 1 in). Peso: aprox. 200 g (7.1 oz).

Lista de empaque: 1 x tarjeta controladora CNC USB

1 x mando jog

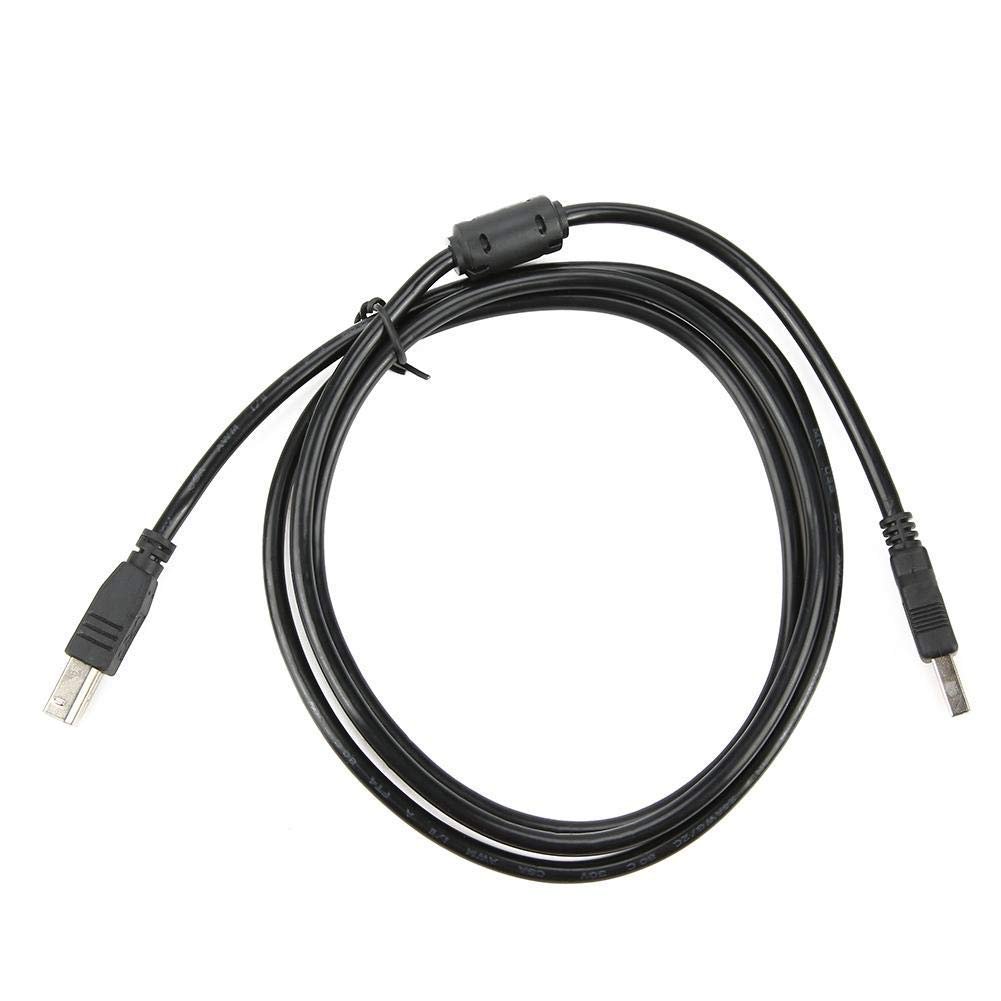

1 x cable USB

1 x CD

1. Tarjeta de control de movimiento para procesamiento CNC en madera: control de enlace de 4 ejes, soporte completo de funciones MACH3, módulo de control de movimiento de alta precisión; usada para procesamiento CNC, impresoras 3D, máquinas de grabado y otros equipos.

2. Control de movimiento de 4 ejes: admite hasta 4 ejes; el cuarto eje puede configurarse como eje esclavo.

3. Operación de alta precisión: salida de pulsos 100 kHz, utiliza algoritmo de interpolación de error mínimo para alta precisión de posicionamiento.

4. Amplia compatibilidad de sistema: interfaz USB, aplicable a cualquier equipo compatible con PC como netbooks, laptops, computadoras de escritorio y tabletas con puerto USB.

5. Soporte multifunción:

1. Retorno automático al origen (retorno a cero);

2. Nivelación automática del eje accionado al retornar al origen;

3. Entrada de paro de emergencia;

4. Acceso para interruptores de límite;

5. Control del husillo (modo PWM y modo relé);

6. 4 canales de entrada digital con aislamiento por optoacoplador, etc.
