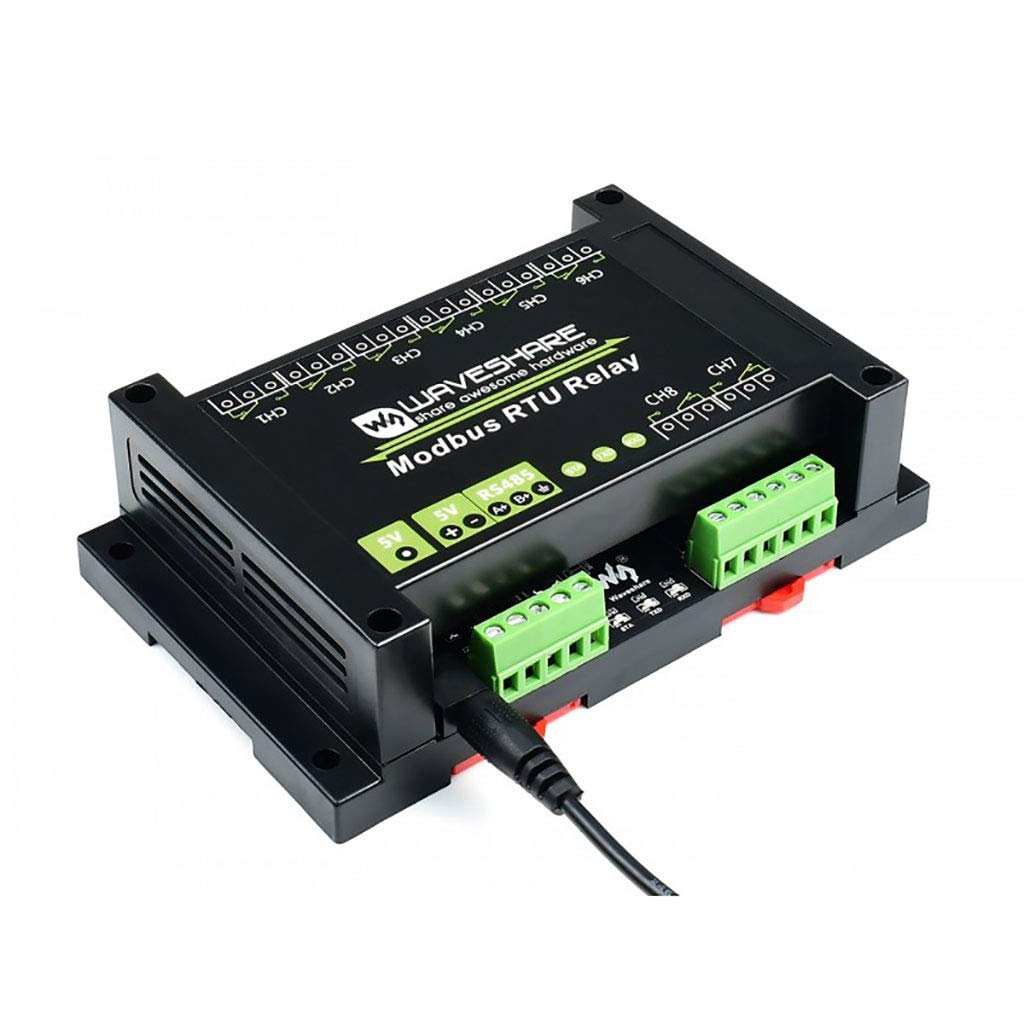

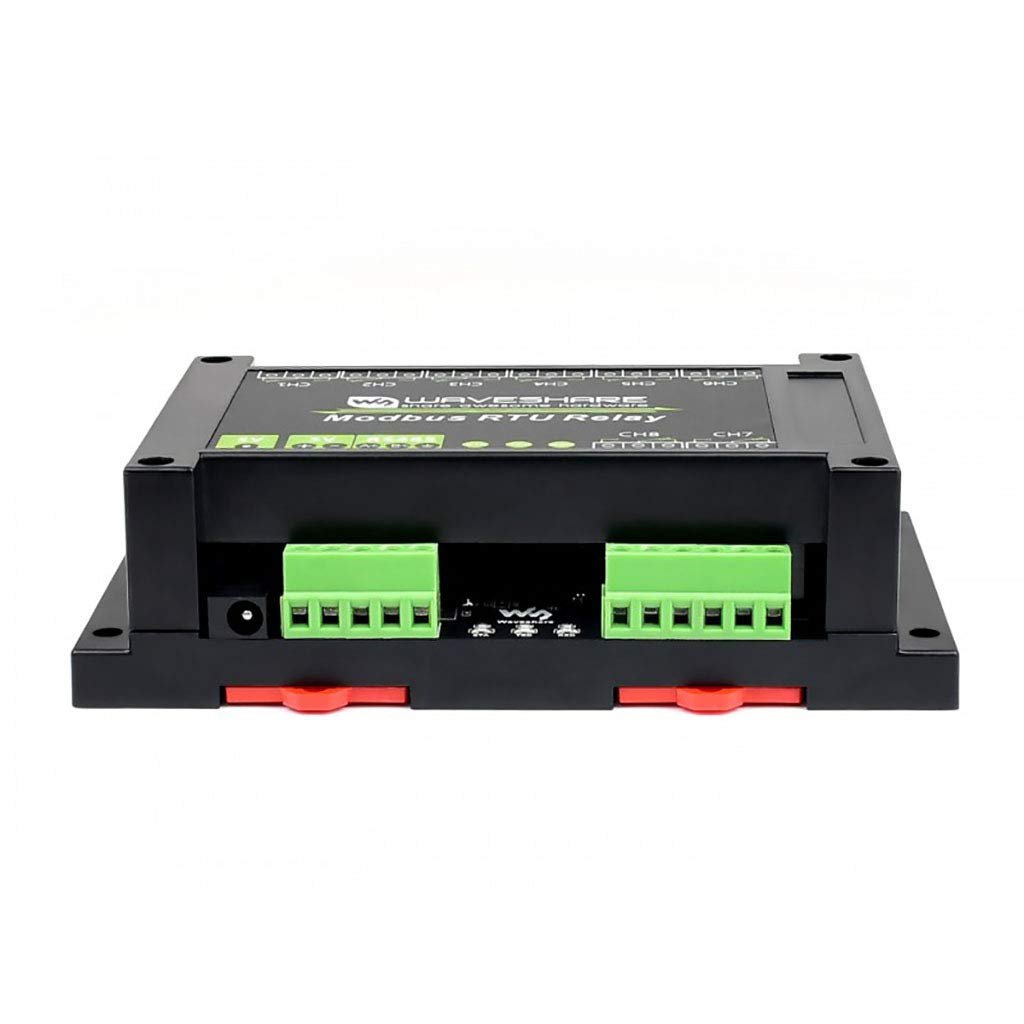

Módulo relé Modbus RTU 8 canales RS485, 10A

Descripción

Overview

Este es un módulo de relés industrial de 8 canales controlado vía bus RS485, que utiliza el protocolo Modbus RTU. Incluye circuitos de protección integrados, como aislamiento de alimentación, aislamiento magnético ADI y diodo TVS, entre otros. Además, cuenta con una carcasa de ABS.

El relé Modbus RTU es muy fácil de usar. Gracias a su comunicación rápida, estabilidad, fiabilidad y seguridad, es una opción ideal para equipos de control industrial y/o aplicaciones con alta exigencia de comunicación.

Specifications

Voltaje de alimentación: 5 V

Interfaz de comunicación: RS485

Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000

Formato de comunicación predeterminado: 9600, N, 8, 1

Canales de relé: 8

Forma de contacto: 1NO 1NC

Protocolo de comunicación: Protocolo Modbus RTU estándar

Dirección RS485: 1–255

Protección del terminal RS485: supresión de sobretensiones y protección contra rayos 600W, protección ESD de 15KV (pads de soldadura reservados para resistencia de balance de 120 Ω)

Indicadores LED:

-- STA: indicador MCU, parpadea cuando el MCU está funcionando correctamente

-- TXD: indicador TX, se enciende al enviar datos

-- RXD: indicador RX, se enciende al recibir datos

Package Content

1. Relé Modbus RTU x1

2. Adaptador de corriente con enchufe US 5V/2A 5.5/2.1 x1

3. Cabezal de adaptador EU x1

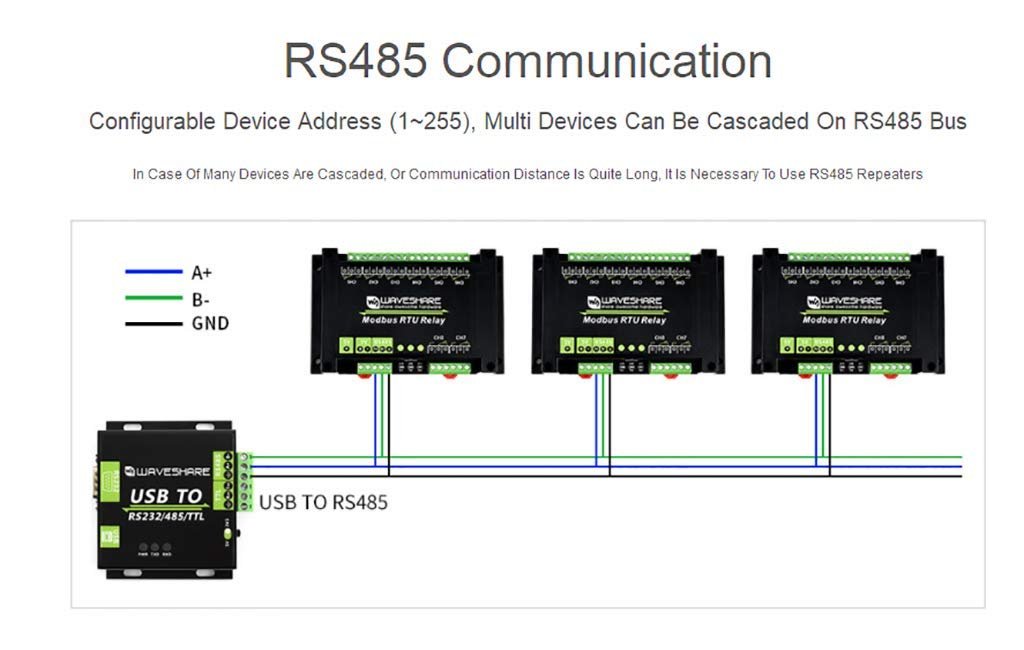

1. Dirección de dispositivo configurable (1–255), se pueden en cascada múltiples dispositivos en el bus RS485; función de encendido intermitente (flash-on, flash-off): pasando un argumento al comando, es posible activar el relé por un tiempo y luego cerrarlo automáticamente

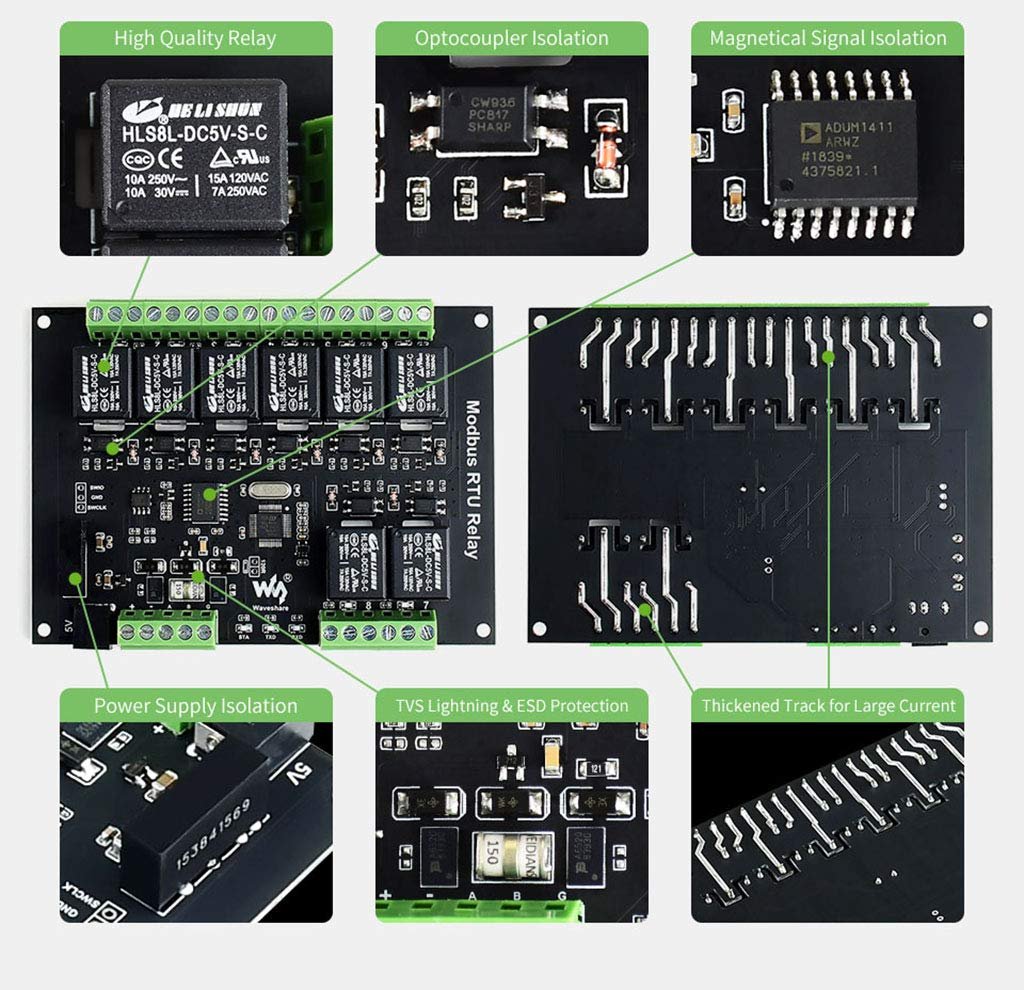

2. Aislamiento de alimentación integrado en placa (unibody), proporciona tensión aislada estable y no requiere fuente adicional para el terminal aislado; aislamiento magnético ADI integrado en placa, permite aislamiento de señal, alta fiabilidad, fuerte inmunidad a interferencias y bajo consumo

3. TVS (supresor de voltaje transitorio) integrado en placa, suprime eficazmente sobretensiones y picos transitorios en el circuito; protección contra rayos y antiestática; aislamiento por optoacoplador en placa para evitar interferencias desde circuitos de alta tensión

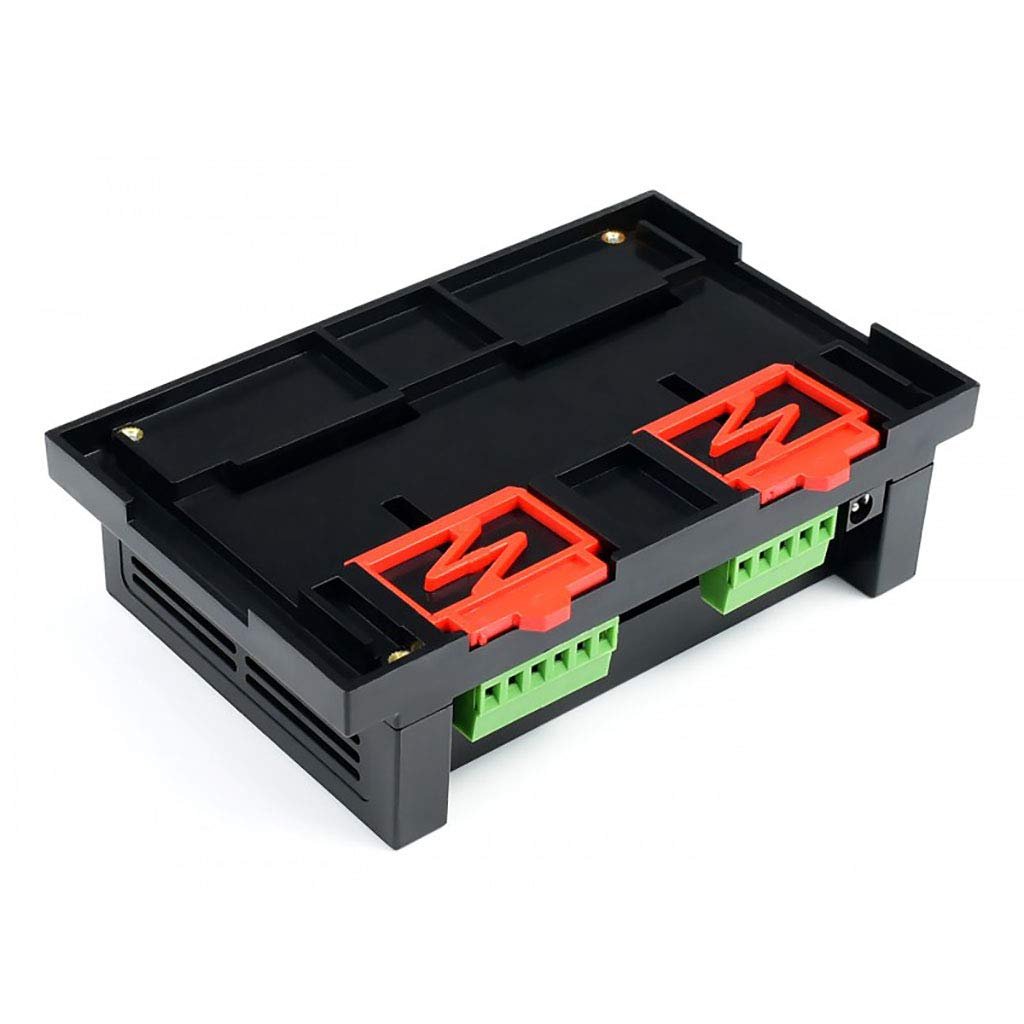

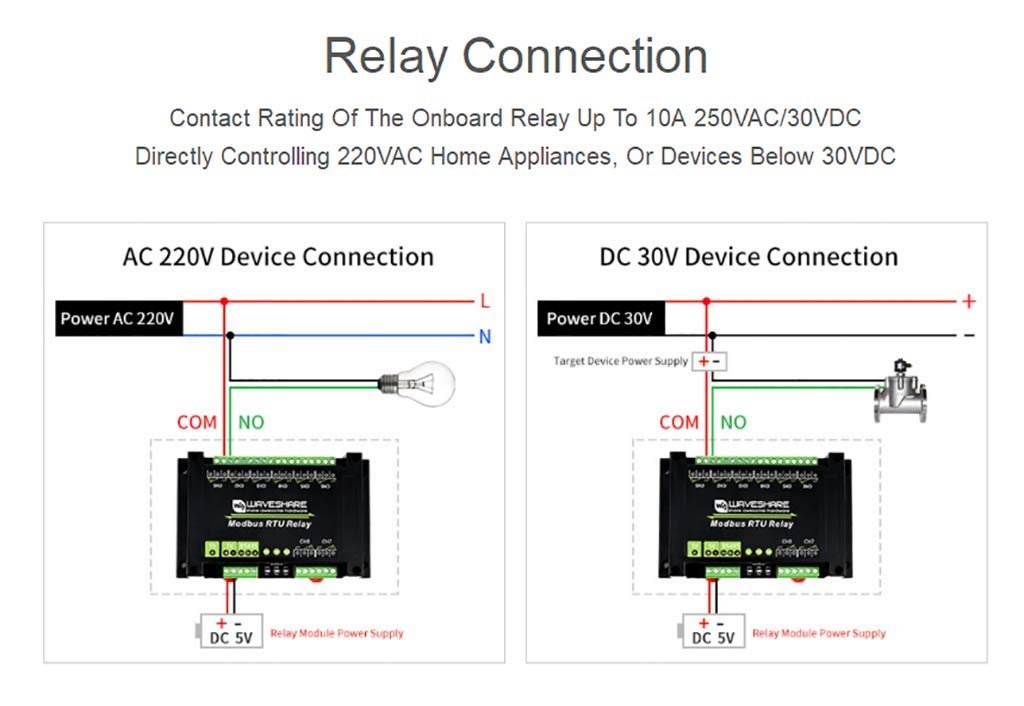

4. Circuito a prueba de conexión inversa, evita daños por conexiones incorrectas; relé de alta calidad, clasificación de contacto: 10 A 250 VAC / 30 V DC; carcasa de plástico ABS montable en riel, fácil de instalar y segura de usar
