Walfront Repetidor RS-485 4 Canales Industrial 300–115.2Kbps

Descripción

Repetidor con aislamiento fotoeléctrico y módulo de alimentación DC/DC aislado; diseño de grado industrial para redes RS-232/RS-485, 4 canales RS-485.

Especificaciones:

Tipo de artículo: Repetidor

Compatibilidad: Compatible con estándares RS-232, RS-485 TIA/EIA

Tensión de trabajo: DC: 9-24V

Potencia nominal: 0.5-1.2W

Interfaz de entrada: 1 RS-232 / 1 RS-485

Interfaz de salida: 4 RS-485

Capacidad de carga: 128 nodos por interfaz

Distancia de comunicación: 2500 metros (con cable blindado o par trenzado) por interfaz

Velocidad de comunicación: 300bps-115.2Kbps

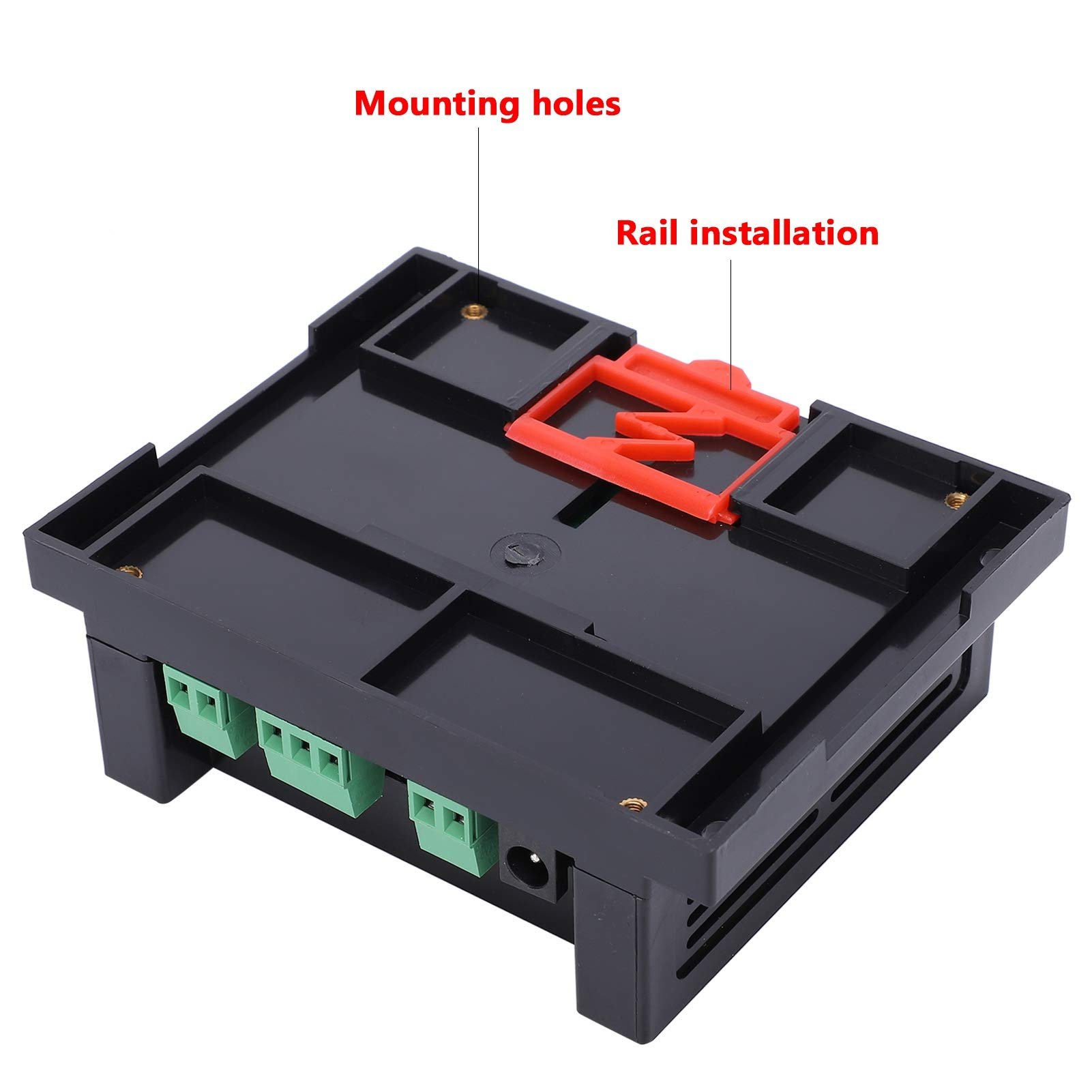

Método de instalación: Montaje en riel de 35 mm, instalación con 4 orificios en la placa trasera

Dimensiones: Aprox. 115 x 90 x 40 mm / 4.5 x 3.5 x 1.6 in

Entorno de trabajo: -30 a 70 °C

Humedad relativa: >95% RH

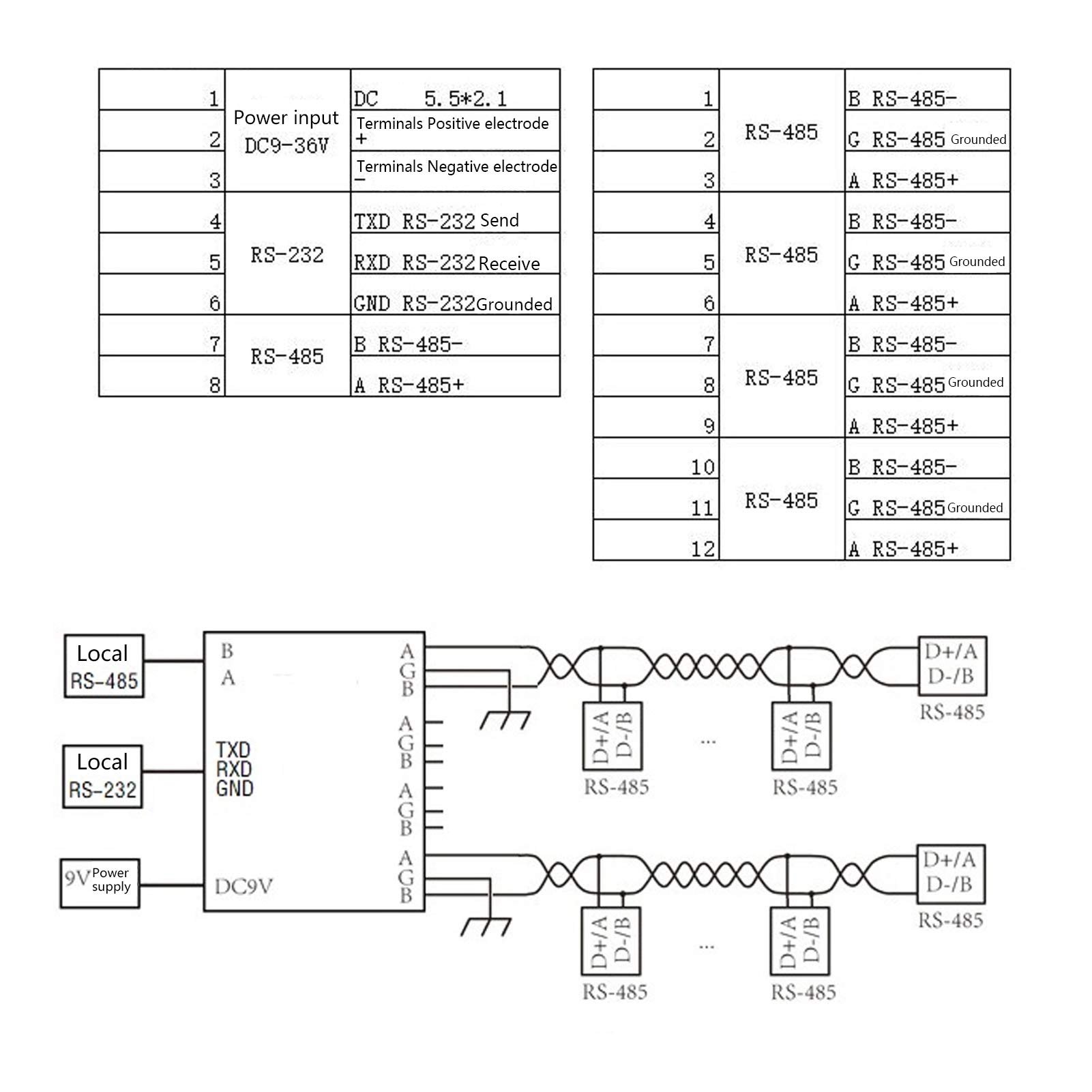

Notas de cableado:

1. La línea de comunicación 485 debe usar par trenzado blindado; preferentemente calibre múltiple para repuestos; la longitud máxima no debe exceder 2500 metros.

2. El cableado debe mantenerse lo más alejado posible de cables de alta tensión, no en paralelo con líneas de energía y no agruparlos juntos.

3. El bus 485 debe ser una estructura tipo mano a mano; eliminar categóricamente conexiones en estrella y bifurcaciones.

4. Si hay más de 30 controladores o la longitud del cable es mayor a 500 metros, se recomienda usar un repetidor 485.

5. Los equipos alimentados por AC y el chasis deben estar correctamente conectados a tierra.

6. Conectar la GND de todos los dispositivos 485 con conductores blindados.

Contenido del paquete:

1 x Repetidor

Nota: El dispositivo está diseñado para operar de forma estable a largo plazo dentro de los valores recomendados; el equipo no se dañará si funciona dentro de los valores límite, pero puede presentar degradación del rendimiento; no exceda en ningún momento el rango de valores límite, ya que podría causar daños al dispositivo.

1. ALTA TASA DE TRANSMISIÓN -- Diseño de grado industrial, aislamiento completo de la comunicación y tasa de transmisión de hasta 115.2Kbps

2. ALIMENTACIÓN DC/DC AISLADA -- Módulo de alimentación DC/DC aislado incorporado para lograr aislamiento eléctrico entre puertos

3. COMUNICACIÓN MULTI-EQUIPO -- Soporta comunicación entre múltiples equipos; cada canal puede conectar hasta 128 nodos y la distancia máxima de transmisión es de 2500 metros

4. CONTROL AUTOMÁTICO DE DATOS -- Tecnología de control automático que distingue y controla la dirección de transmisión de datos

5. PROTECCIONES MÚLTIPLES -- Protección ESD de ±15 kV, TVS dual de 600 W y aislamiento de comunicación de 2.5 kV
