Módulo Regulador Ajustable LM317/LM337 AC-DC

Descripción

1. Descripciones:

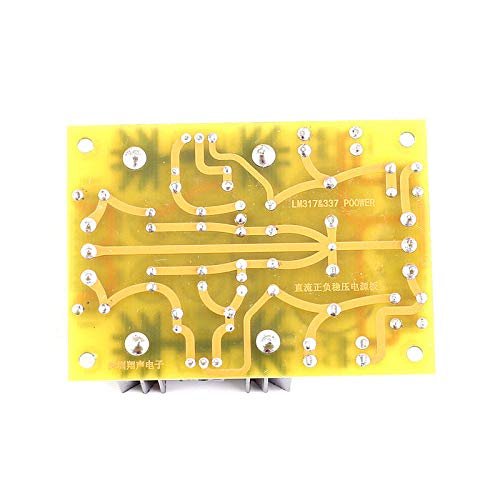

Es una placa de fuente de alimentación de CC ajustable. La parte de rectificación utiliza 4 diodos rectificadores independientes, cada uno con un condensador antiinterferencia en paralelo, lo cual puede evitar que señales útiles (usualmente de alta frecuencia) y señales de frecuencia de la red eléctrica (50 Hz) generen una modulación mutua sobre los diodos rectificadores. Como resultado, se evita la generación de una señal de interferencia que altera el funcionamiento normal del equipo, se elimina el "ruido de CA modulado" y se suprime la fuente de interferencia para los circuitos posteriores. En el diseño del trazado de la PCB, toda la placa está puesta a tierra en un único punto. Incluso si múltiples instrumentos y cables comparten una placa de alimentación, no habrá bucle de tierra de la alimentación y no se generará ruido de CA por bucles de tierra. Resuelve el problema del bucle de tierra desde su origen.

2. Feature:

1>. Alimentación AC dual, positiva y negativa

2>. Soporta protección contra cortocircuito

3>. Soporta protección contra sobrecorriente

4>. Soporta protección contra sobrecalentamiento

3. Descriptions:

1>. Nombre del producto: Placa de fuente de alimentación CC ajustable

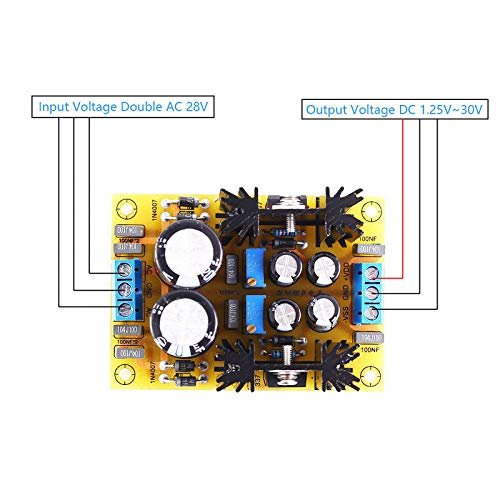

2>. Voltaje de entrada: CA de tres hilos (dual) por debajo de 28 V

3>. Voltaje de salida: CC 1.25 V - 30 V

4>. Corriente de salida: 1.5 A

5>. Tasa de ajuste lineal: 0.01%

6>. Regulación de carga: 0.1%

7>. Relación de supresión de rizado: 80 dB

8>. Temperatura de trabajo: -25 a 85 °C

9>. Humedad de trabajo: 5% - 95% RH

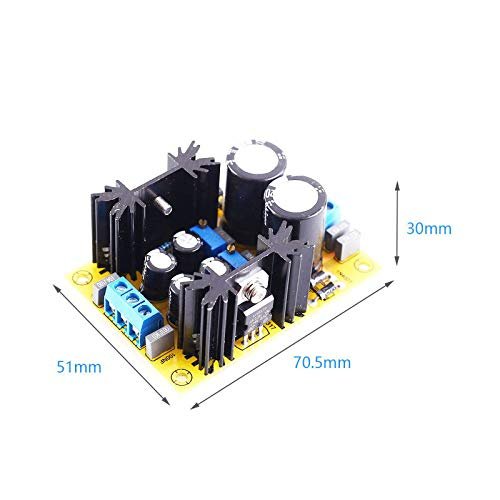

10>. Tamaño: 70.5 × 51 × 30 mm

4. Package:

1. LM317 LM337 AC-DC Adjustable Regulated Power Supply Module Dual AC to DC Converter Voltage Stabilizer
