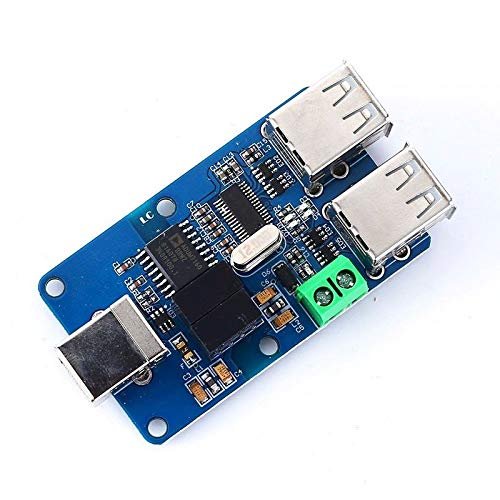

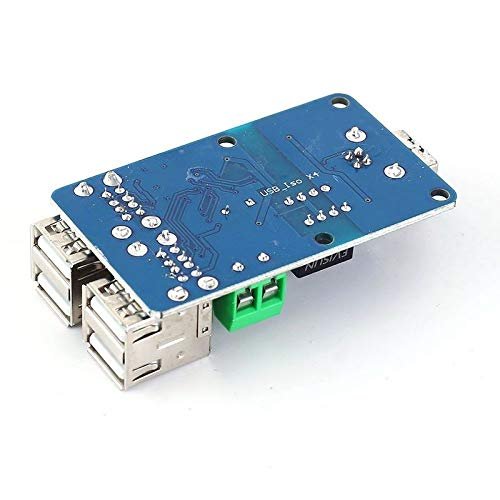

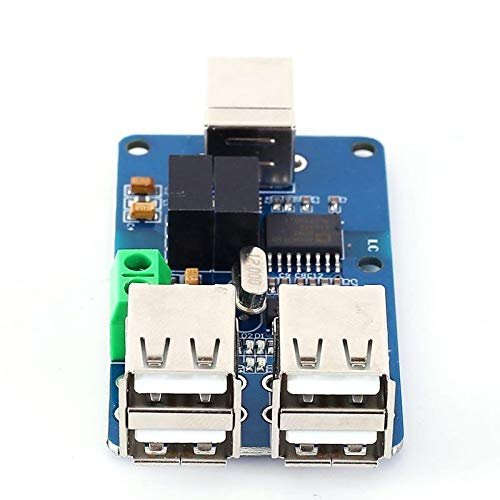

Módulo aislador USB 4 canales ADUM3160 1500V

Descripción

1. Descripción:

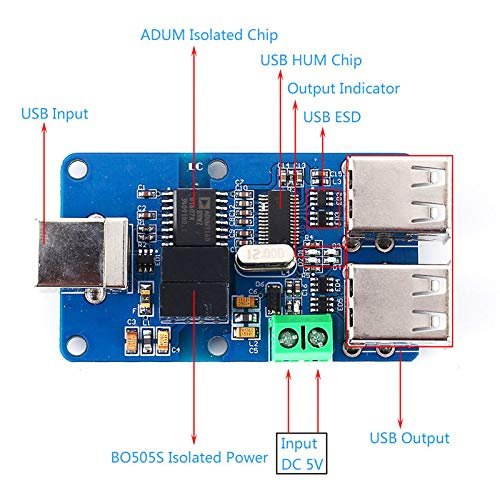

El módulo de aislamiento USB está basado en la tecnología iCoupler propietaria de Analog Devices y cumple con USB 2.0, proporcionando tasas de datos aisladas de 1.5 Mbps y 12 Mbps, aislando hasta 1500 V. No requiere alimentación externa ni controladores. El puerto USB queda protegido frente a fuentes externas de alta potencia y señales intensas, protegiendo el puerto USB del equipo y la placa madre.

2. Características:

1>. Compatible con USB 2.0

2>. Salida aislada

3>. No requiere controladores

4>. Baja interferencia

5>. Admite transferencias de control

6>. Admite transferencias por lotes

7>. Admite transferencias por interrupción

8>. Admite transferencias síncronas

9>. Admite baja velocidad 1.5 Mbps

10>. Admite velocidad completa 12 Mbps

11>. No es compatible con dispositivos de alta velocidad pura

3. Parámetros:

1>. Nombre del producto: Módulo de aislamiento USB

2>. Voltaje de entrada: DC 5V

3>. Voltaje de salida: DC 5V

4>. Temperatura de trabajo: -40 a 85 °C

5>. Humedad de trabajo: 0%–95% RH

6>. Tamaño: 58 × 24 × 13 mm

4. Notas:

1>. El módulo NO es compatible con dispositivos de alta velocidad pura.

2>. Lea el manual de uso y la descripción antes de usar.

5. Aplicación:

1>. Entornos con alta tensión o fuerte interferencia: algunos circuitos contienen alta tensión o fuerte interferencia (por ejemplo, alto voltaje, inversor, control de motor, etc.); al conectarse a una computadora es necesario aislar para garantizar la seguridad del equipo y del personal.

2>. Zonas sensibles al ruido: la computadora es una fuente importante de ruido. En campos sensibles al ruido se puede aislar la interfaz USB con este dispositivo, por ejemplo en sistemas de adquisición de datos USB de alta precisión o en sistemas de audio Hi-Fi.

3>. Dispositivo de depuración USB: por ejemplo, varios emuladores JTAG/SWD con interfaz USB emula
