SparkFun Convertidor USB a RS-485 con SP3485

Descripción

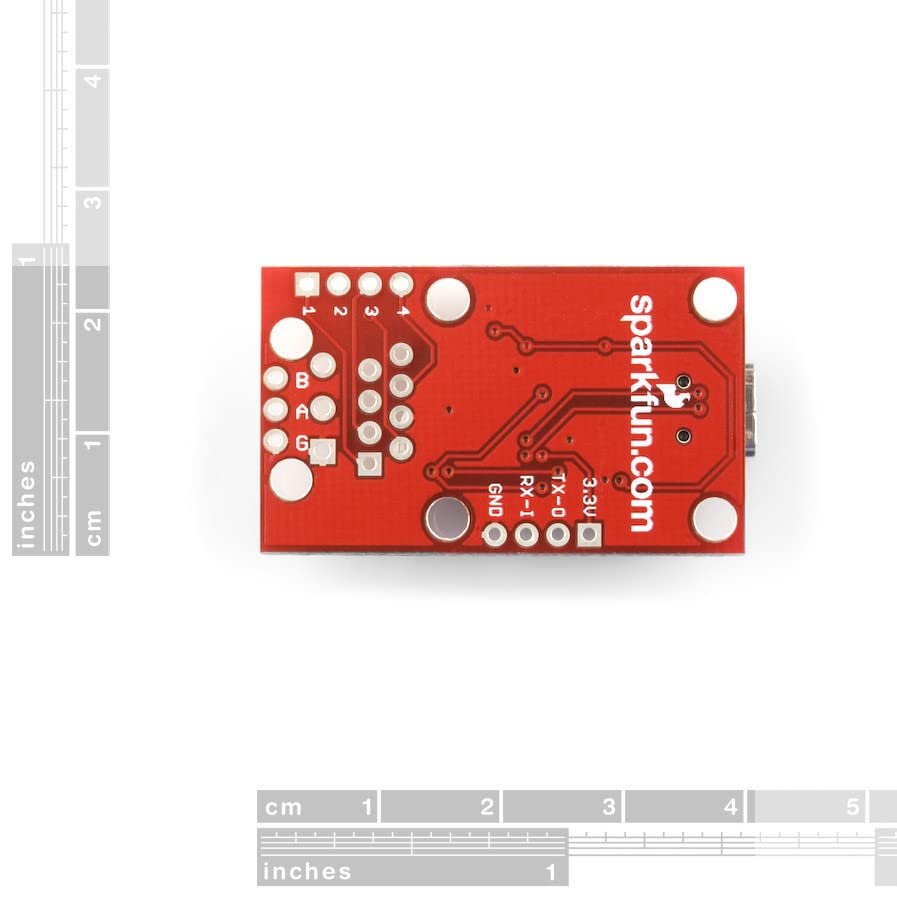

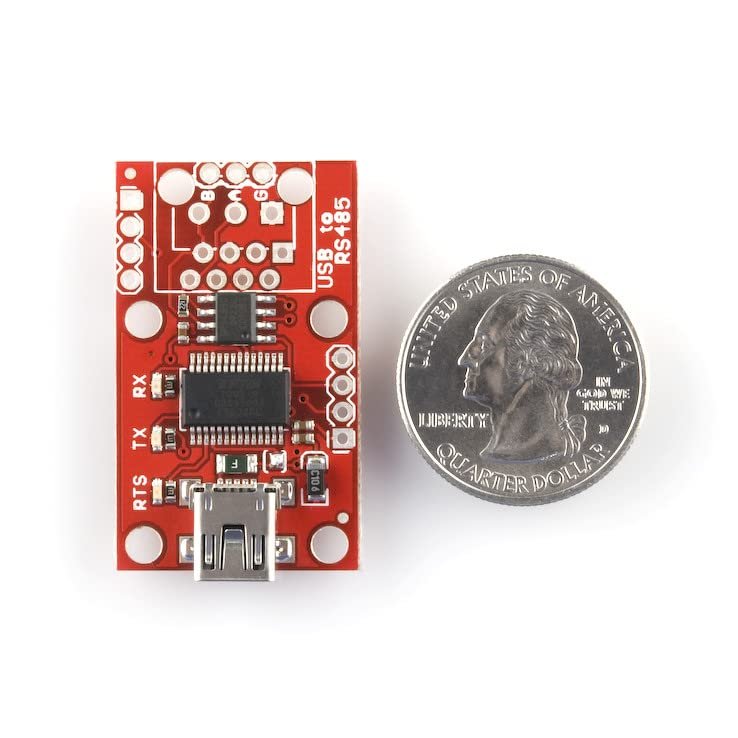

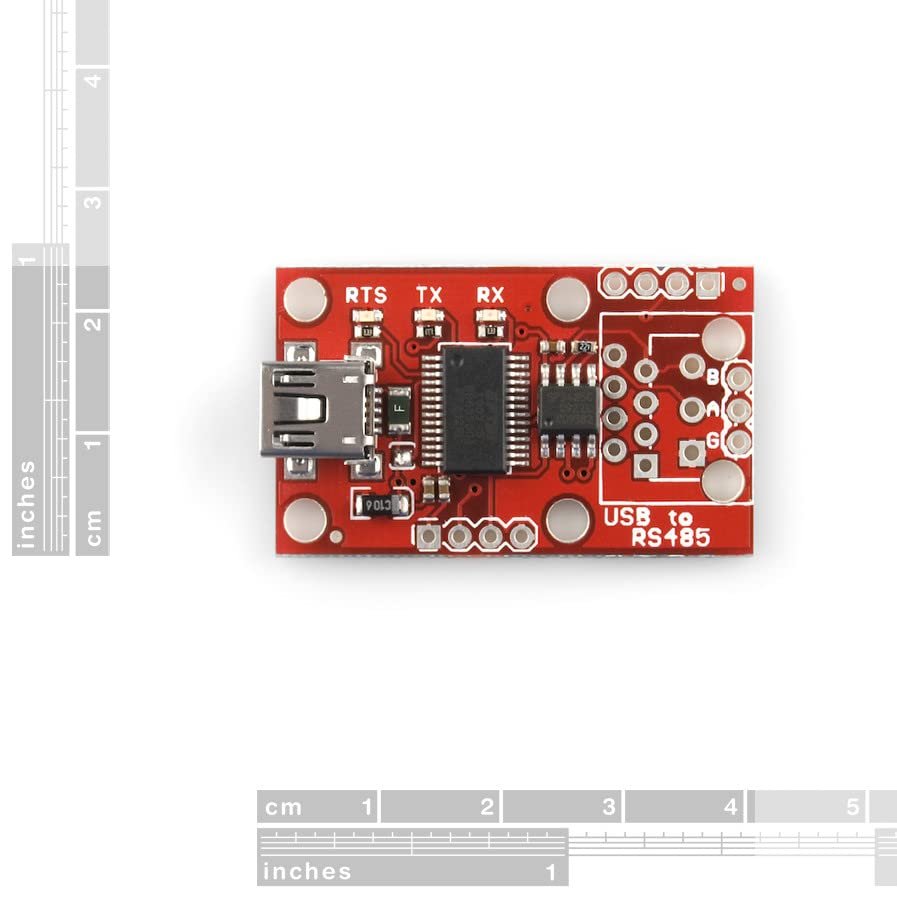

Esta es la revisión más reciente de esta placa y este breakout combina un transceptor RS-485 SP3485 con un CI UART USB FT232RL para convertir una transmisión USB a RS-485. El SP3485 es un transceptor semidúplex, por lo que sólo puede comunicarse en una dirección a la vez, pero puede alcanzar velocidades de transmisión de hasta 10 Mbps. El pin TXDEN del FT232RL está conectado a las entradas de habilitación de transmisión y recepción del SP3485; esta línea se utiliza para controlar el modo de transmisión del transceptor RS-485. Con los controladores adecuados instalados, el FT232RL se enumerará como un puerto COM virtual; los controladores están disponibles para Windows, Mac y Linux. Este breakout incluye el SP3485, FT232, LEDs TX/RX/RTS, conector USB Mini-B, condensadores de filtro y otros componentes que se muestran en el esquema. Hemos sacado la salida RS485 a tres conexiones diferentes: (1) un conector RJ-45, (2) una terminal de tornillo de 3 pines de 3.55 mm y (3) un header de 3 pines con paso de 0.1\"; ninguno de estos conectores de salida viene montado.

1. Esta es la revisión más reciente de esta placa y este breakout combina un transceptor RS-485 SP3485 con un CI UART USB FT232RL para convertir una transmisión USB a RS-485.

2. El SP3485 es un transceptor semidúplex, por lo que sólo puede comunicarse en una dirección a la vez, pero puede alcanzar velocidades de transmisión de hasta 10 Mbps. El pin TXDEN del FT232RL está conectado a las entradas de habilitación de transmisión y recepción del SP3485; esta línea se utiliza para controlar el modo de transmisión del transceptor RS-485.

3. Características de la placa: funciona con alimentación USB. Indicadores LED RX, TX y RTS. Conector USB Mini-B. Alimentación USB y líneas RX/TX disponibles en un header de 0.1\" de paso.

4. Este breakout incluye el SP3485, FT232, LEDs TX/RX/RTS, conector USB Mini-B, condensadores de filtro y otros componentes que se muestran en el esquema. Hemos sacado la salida RS485 a tres conexiones diferentes: (1) un conector RJ-45, (2) una terminal de tornillo de 3 pines de 3.55 mm y (3) un header de 3 pines con paso de 0.1\"; ninguno de estos conectores de salida viene montado.

5. Con los controladores adecuados instalados, el FT232RL se enumerará como un puerto COM virtual; los controladores están disponibles para Windows, Mac y Linux.
