SparkFun Regulador Buck 1.8V (AP3429A)

Descripción

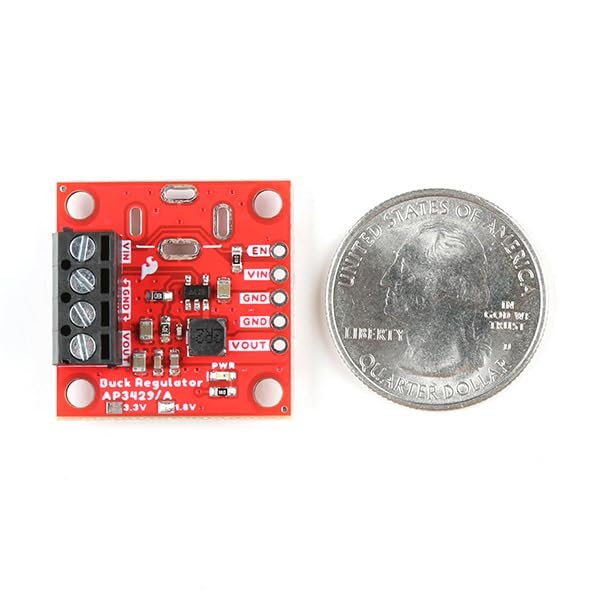

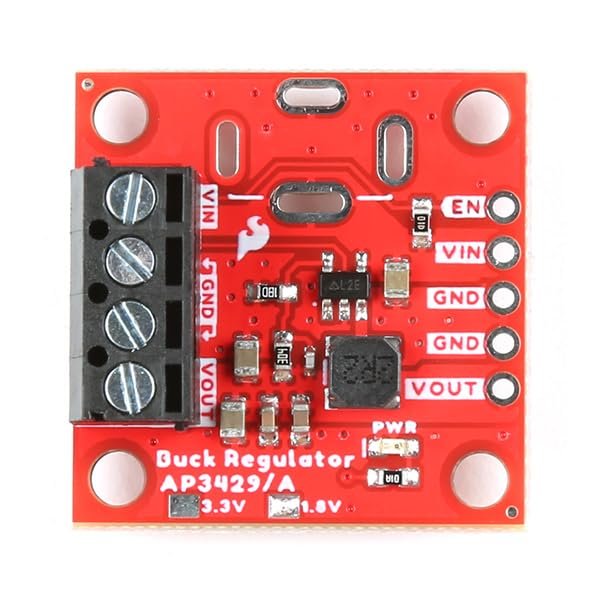

El SparkFun 1.8V Buck Regulator Breakout incorpora el AP3429A de Diodes Inc., un convertidor DC-DC reductor de 2 A con un rango de voltaje de entrada de 2.7 V a 5.5 V. Esta versión de tamaño completo de 1 in. x 1 in. de nuestra placa reguladora está configurada para proporcionar una salida regulada de 1.8 V, controlada por un pin EN (enable). Para disipar el calor excedente, se proporciona una almohadilla de cobre de 0.6 in. x 0.5 in. para fijar un disipador en la parte inferior de la placa. Como un breakout de regulador buck de tamaño completo, ofrece opciones adicionales para conectar la alimentación de entrada y salida: un terminal de tornillo preensamblado para una conexión no permanente, la opción de soldar un conector tipo barrel para una fuente de alimentación externa y cinco pines PTH para una instalación más permanente. Nuestros reguladores buck de tamaño completo también incluyen un LED indicador de encendido rojo que se ilumina cuando la salida de energía está habilitada. Esta placa cuenta con cuatro orificios de montaje compatibles con hardware 4-40.

1. El SparkFun 1.8V Buck Regulator Breakout presenta el AP3429A de Diodes Inc., un convertidor DC-DC reductor de 2 A con un rango de voltaje de entrada de 2.7 V a 5.5 V.

2. Características del regulador buck: VIN: 2.7 V a 5.5 V, VOUT: 0.6 V a VIN, Corriente de salida continua: 2 A, Corriente en reposo sin carga: 90 A, Frecuencia de conmutación: 1 MHz, Circuitería de protección, Bloqueo por subtensión (UVLO), Protección contra sobretensión de entrada, Protección contra sobrecorriente, Límite de corriente pico ciclo a ciclo, Apagado térmico (160 °C/320 °F).

3. Como breakout de regulador buck de tamaño completo, hay opciones adicionales para conectar la alimentación de entrada y salida. Incluye un terminal de tornillo preensamblado para una conexión no permanente, la opción de soldar un conector barrel para una fuente de alimentación externa y cinco pines PTH para crear una instalación más permanente.

4. Esta versión de tamaño completo de 1 in. x 1 in. de nuestras placas reguladoras está configurada para ofrecer una salida regulada de 1.8 V, controlada por un pin EN (enable). Para disipar el calor excedente, se proporciona una almohadilla de cobre de 0.6 in. x 0.5 in. para fijar un disipador en la parte inferior de la placa.

5. Nuestros reguladores buck de tamaño completo también incluyen un LED indicador de encendido de color rojo que se ilumina cuando la salida de energía está habilitada. Esta placa tiene cuatro orificios de montaje compatibles con hardware 4-40.
