SparkFun FTDI Basic – Módulo 5V con USB Mini-B

Descripción

Esta es la revisión más reciente de nuestro FTDI Basic. Ahora usamos un header SMD de 6 pines en la parte inferior, lo que lo hace más pequeño y compacto. La funcionalidad se ha mantenido igual. Este es un tablero de breakout básico para el CI FTDI FT232RL (USB a serie). La distribución de pines de este tablero coincide con el cable FTDI para funcionar con placas oficiales Arduino y clones de 5V (compatibles con Arduino). También puede usarse para aplicaciones seriales generales. La diferencia principal con este tablero es que saca el pin DTR en lugar del pin RTS del cable FTDI. El pin DTR permite que un objetivo compatible con Arduino se reinicie automáticamente cuando se descarga un nuevo Sketch. Esta es una característica muy útil que permite descargar un sketch sin tener que presionar el botón de reset. Este tablero reiniciará automáticamente cualquier placa (compatible con Arduino) que tenga el pin de reset llevado a un conector de 6 pines. Los pines etiquetados BLK y GRN corresponden a los cables de colores del cable FTDI. El cable negro del cable FTDI es GND, el verde es DTR. Use estos pines BLK y GRN para alinear el FTDI Basic con su objetivo compatible con Arduino. Hay pros y contras entre el cable FTDI y el FTDI Basic. Este tablero tiene LEDs TX y RX que le permiten ver el tráfico serial en los LEDs para verificar si el tablero está funcionando, pero este tablero requiere un cable Mini-B. El cable FTDI está bien protegido contra los elementos, pero es grande y no se puede integrar en un proyecto tan fácilmente. El FTDI Basic usa DTR para provocar un reset por hardware, mientras que el cable FTDI usa la señal RTS. Este tablero fue diseñado para disminuir el costo del desarrollo compatible con Arduino y aumentar la facilidad de uso (¡la función de auto-reset es fantástica!). Nuestras placas compatibles con Arduino Pro y LilyPad usan este tipo de conector.

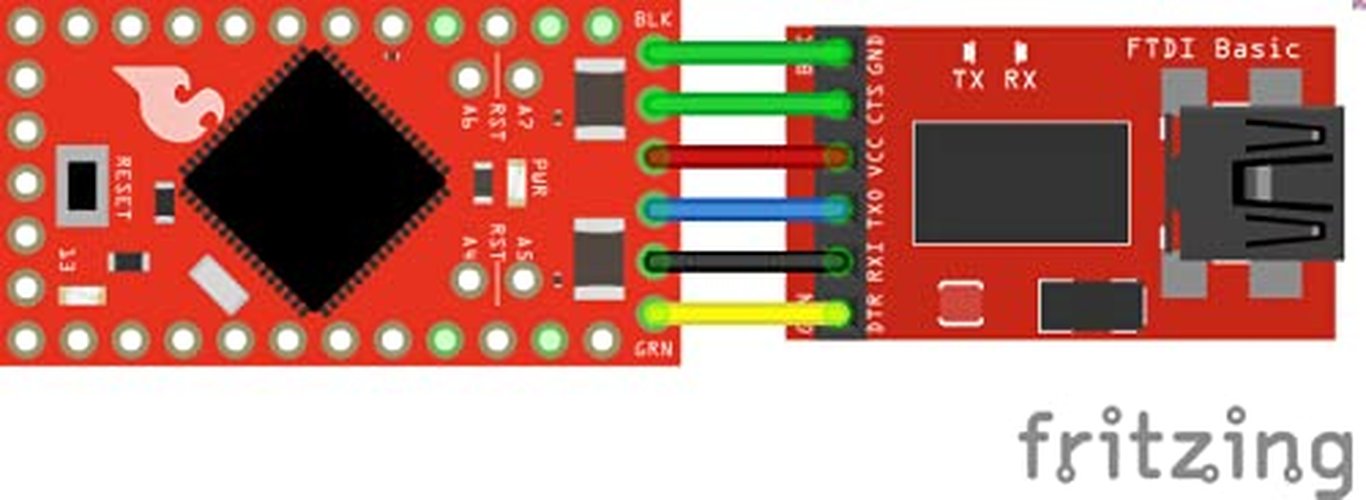

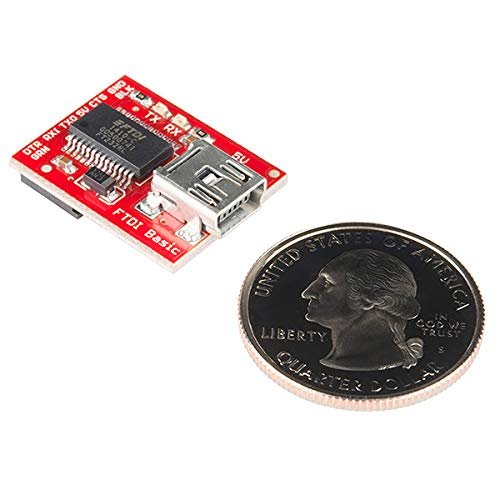

1. FTDI Basic: Esta es nuestra revisión más reciente y ahora usamos un header SMD de 6 pines en la parte inferior, haciéndolo más pequeño y compacto mientras mantiene la misma funcionalidad

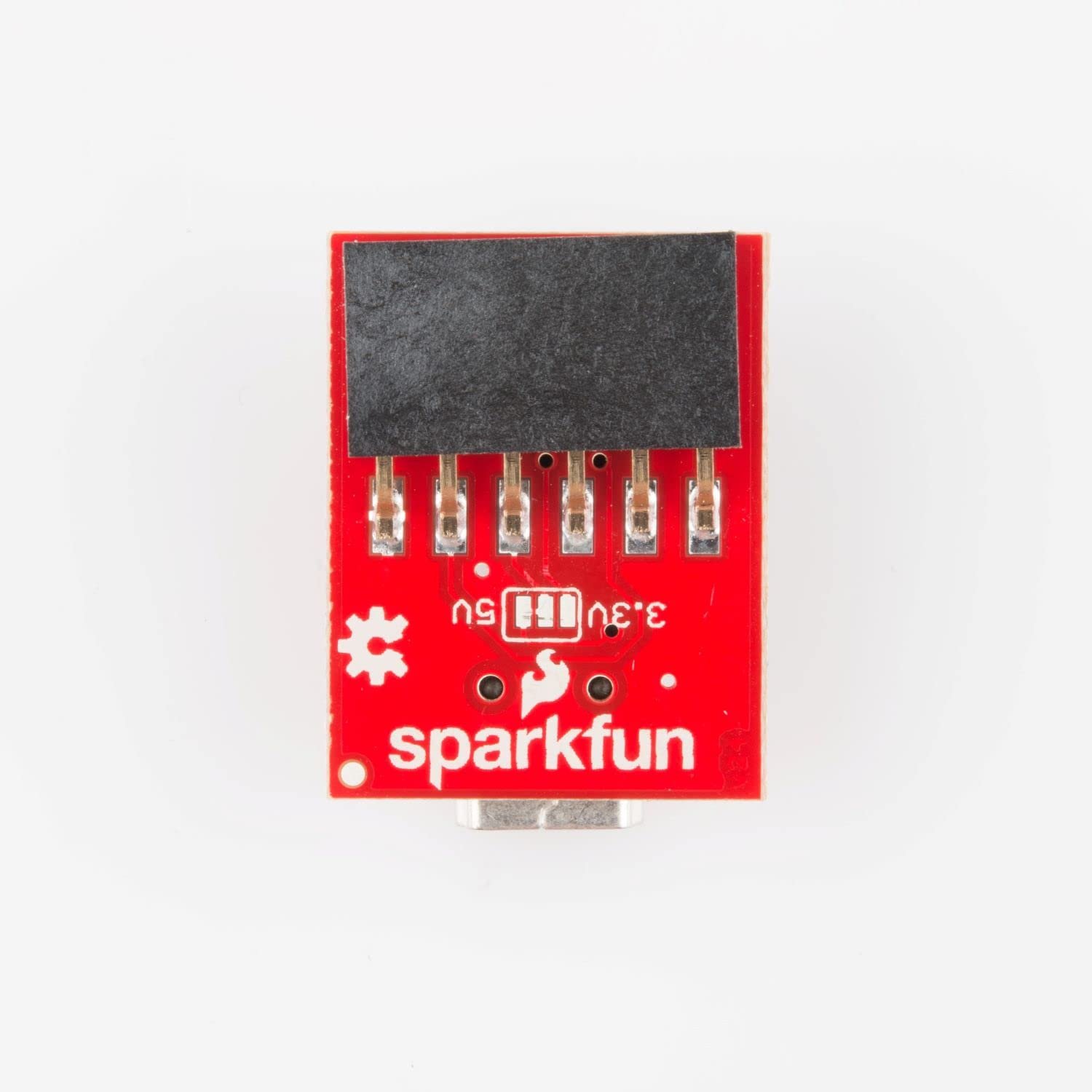

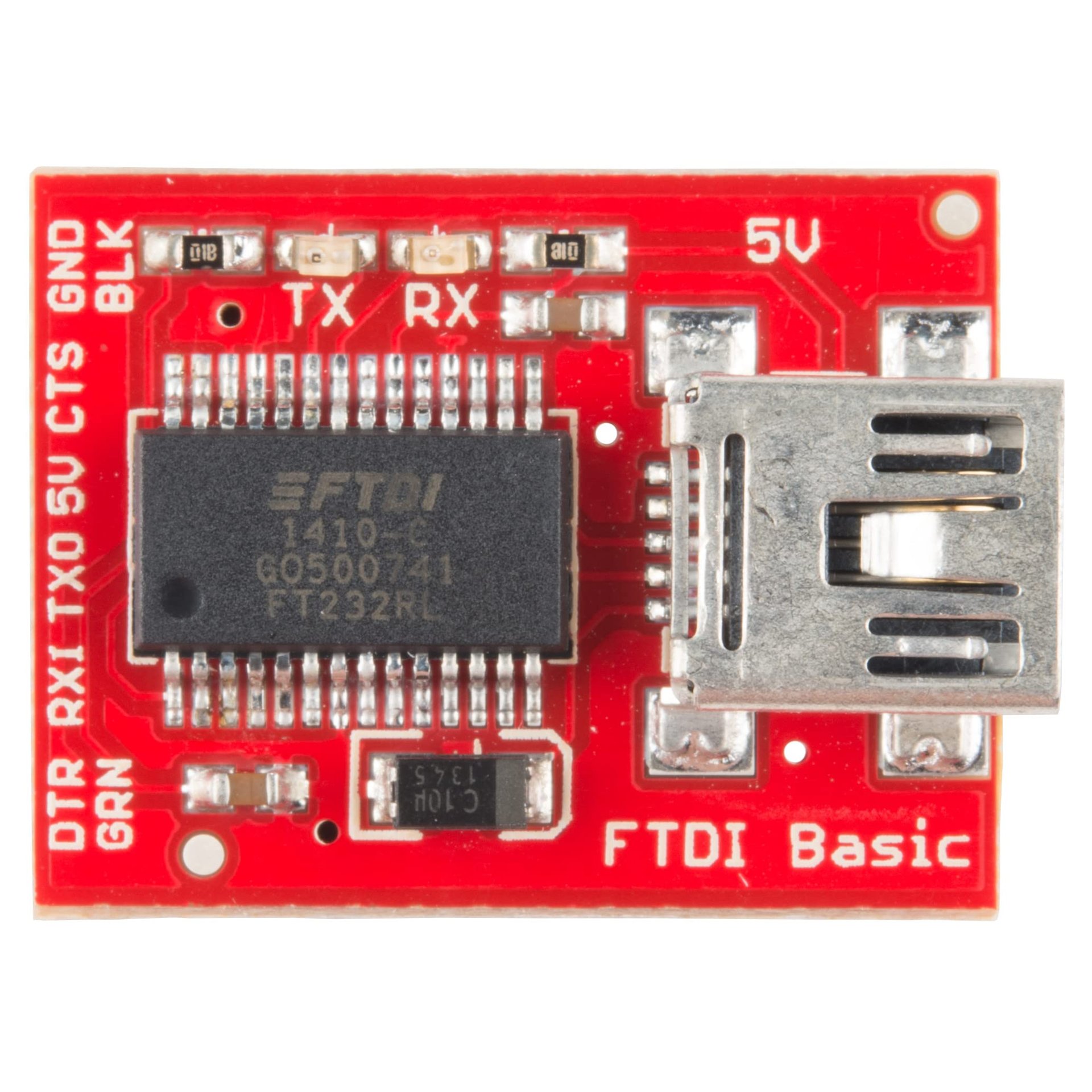

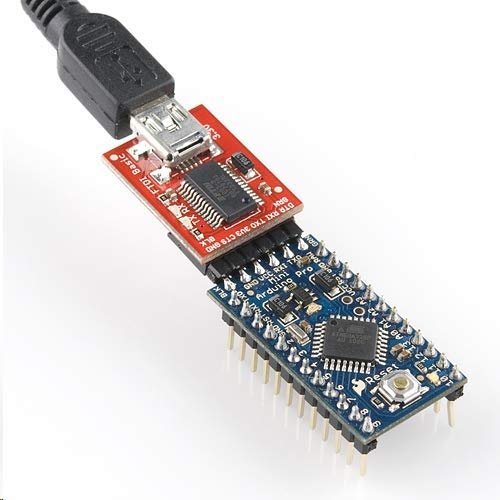

2. Este es un breakout básico para el CI FTDI FT232RL (USB a serie); la distribución de pines de este tablero coincide con el cable FTDI para funcionar con placas oficiales Arduino así como con clones de Arduino de 5V - (También puede usarse para aplicaciones seriales generales)

3. Una diferencia importante con este tablero es que saca el pin DTR en lugar del pin RTS del FTDI; este pin DTR permite que un objetivo Arduino se reinicie automáticamente cuando se descarga un nuevo Sketch

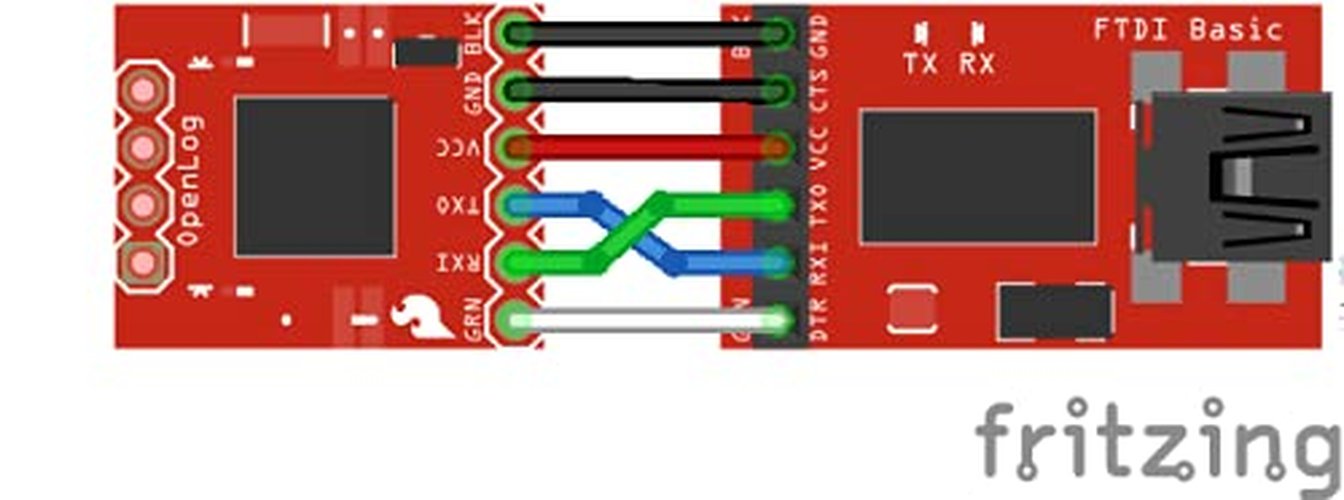

4. Los pines etiquetados BLK y GRN corresponden a los cables de colores del cable FTDI. El cable negro del cable FTDI es GND, el verde es CTS. Use estos pines BLK y GRN para alinear el FTDI Basic con su objetivo Arduino

5. NOTA: Hay un jumper adherido a la parte posterior del tablero que permite configurarlo a 3.3V o 5V - (El chip de este tablero viene por defecto en 5V, pero puede cortar la traza predeterminada y añadir un puente de soldadura si necesita cambiar a 3.3V)
