Placa de Desarrollo Altera MAX V CPLD - UnoProLogic

Descripción

El sistema de desarrollo EPT USB-CPLD ofrece una plataforma de aprendizaje flexible al combinar un potente dispositivo CPLD (Complex Programmable Logic Device) con una interfaz USB a serie. Está diseñado para proporcionar un método innovador de desarrollo y depuración de código de lógica programable, y facilita la transferencia de datos UART entre cualquier microcontrolador (o dispositivo digital) y una PC anfitriona. El sistema de desarrollo EPT USB-CPLD proporciona un flujo de trabajo cómodo y amigable al integrarse de manera fluida con el software Quartus Prime Lite de Altera en Windows. El usuario desarrolla el código en el entorno Quartus y carga la lógica programable en el CPLD mediante el programador de Quartus y un cable USB-C; el hardware programador está integrado en la placa UnoProLogic. El ActiveHost API proporciona una interfaz de comunicaciones altamente configurable entre el CPLD y la PC anfitriona, conectándose de forma transparente con la Active Transfer Library que corre en el código del CPLD.

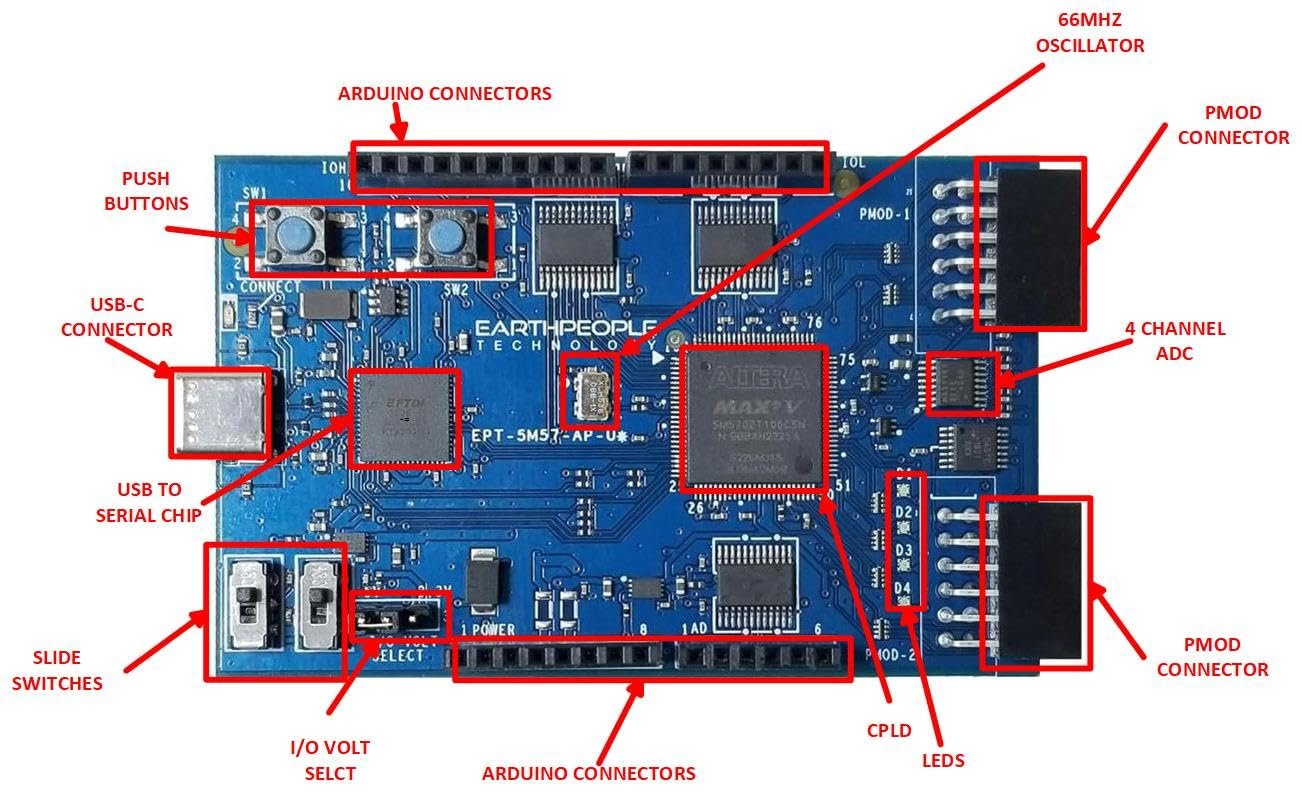

CPLD Altera 5M570; 24 entradas/salidas tolerantes a 5 V; cuatro LED verdes; dos pulsadores; ADC de 4 canales con muestreo a 300 kS/s.

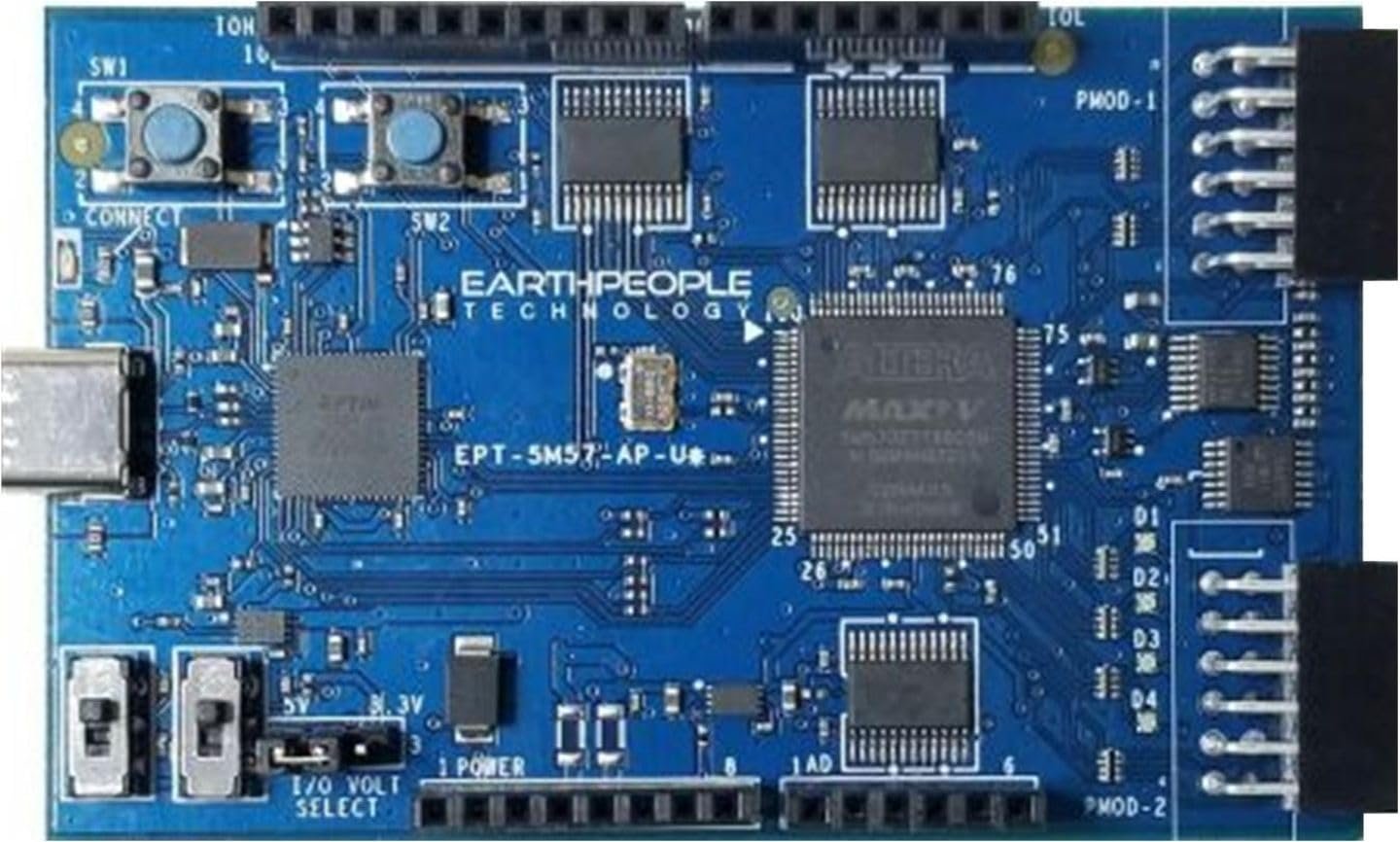

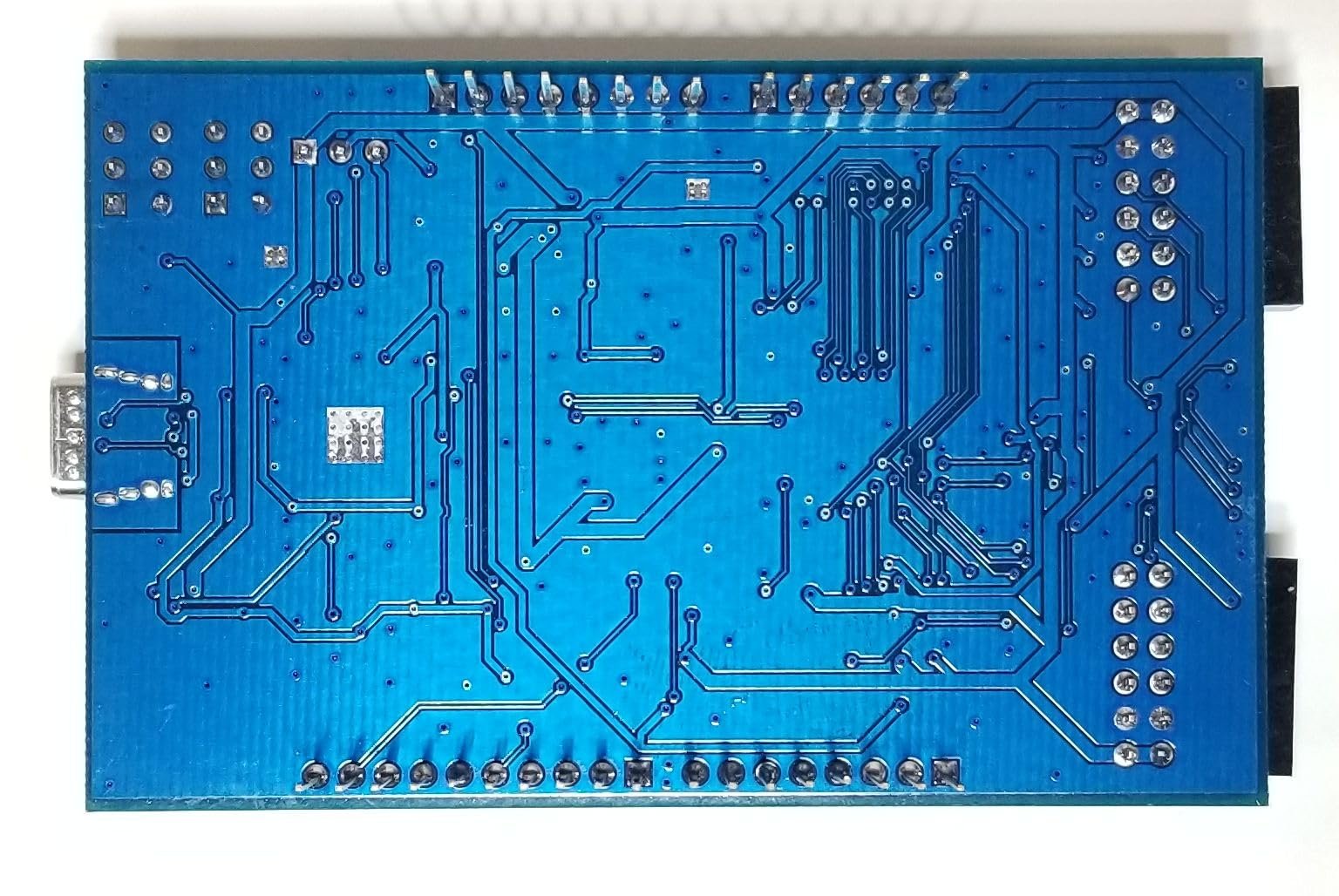

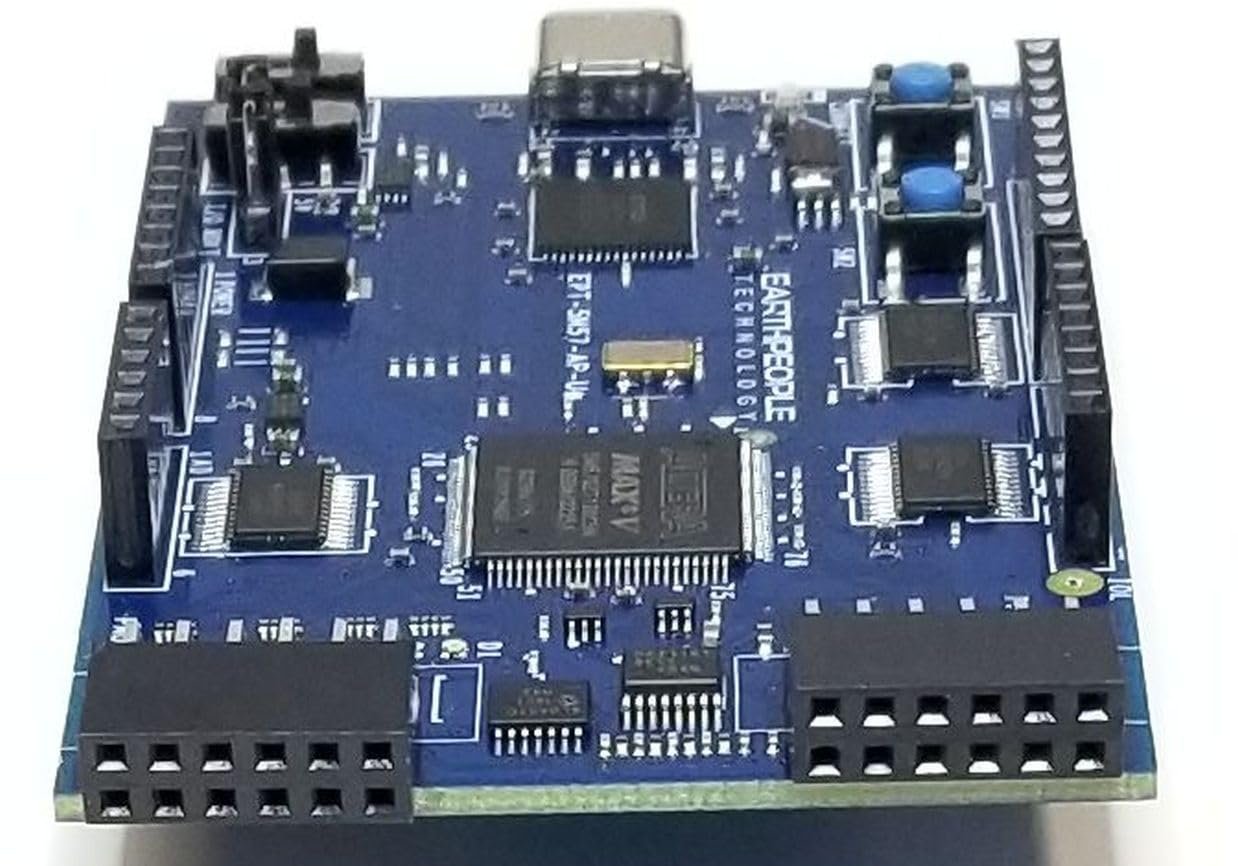

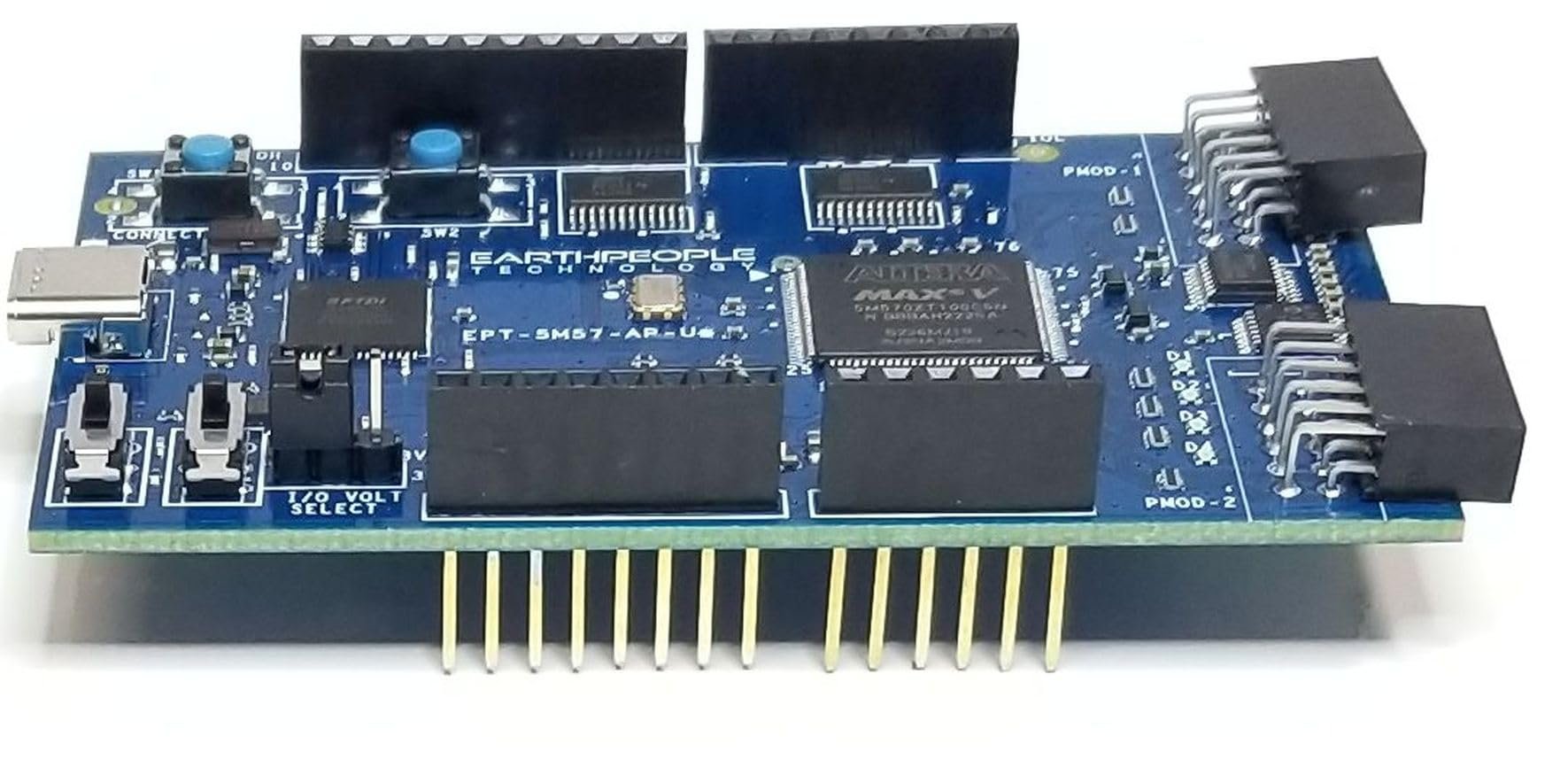

1. La UnoProLogic es una placa de desarrollo completa con el CPLD Altera 5M570. La placa incluye una interfaz USB a serie que permite la programación integrada del CPLD mediante JTAG y comunicaciones bidireccionales con una PC anfitriona. El CPLD 5M570 cuenta con 440 macroceldas y memoria Flash interna para almacenar el código del usuario cuando se corta la alimentación.

2. El MAX V CPLD es un excelente chip para aprender lógica programable. El MAX V se programa completamente mediante JTAG y puede reprogramarse miles de veces, lo que lo hace ideal para proyectos de desarrollo. La placa UnoProLogic incluye todos los reguladores, osciladores y conectores necesarios para ofrecer un sistema de desarrollo completo para principiantes.

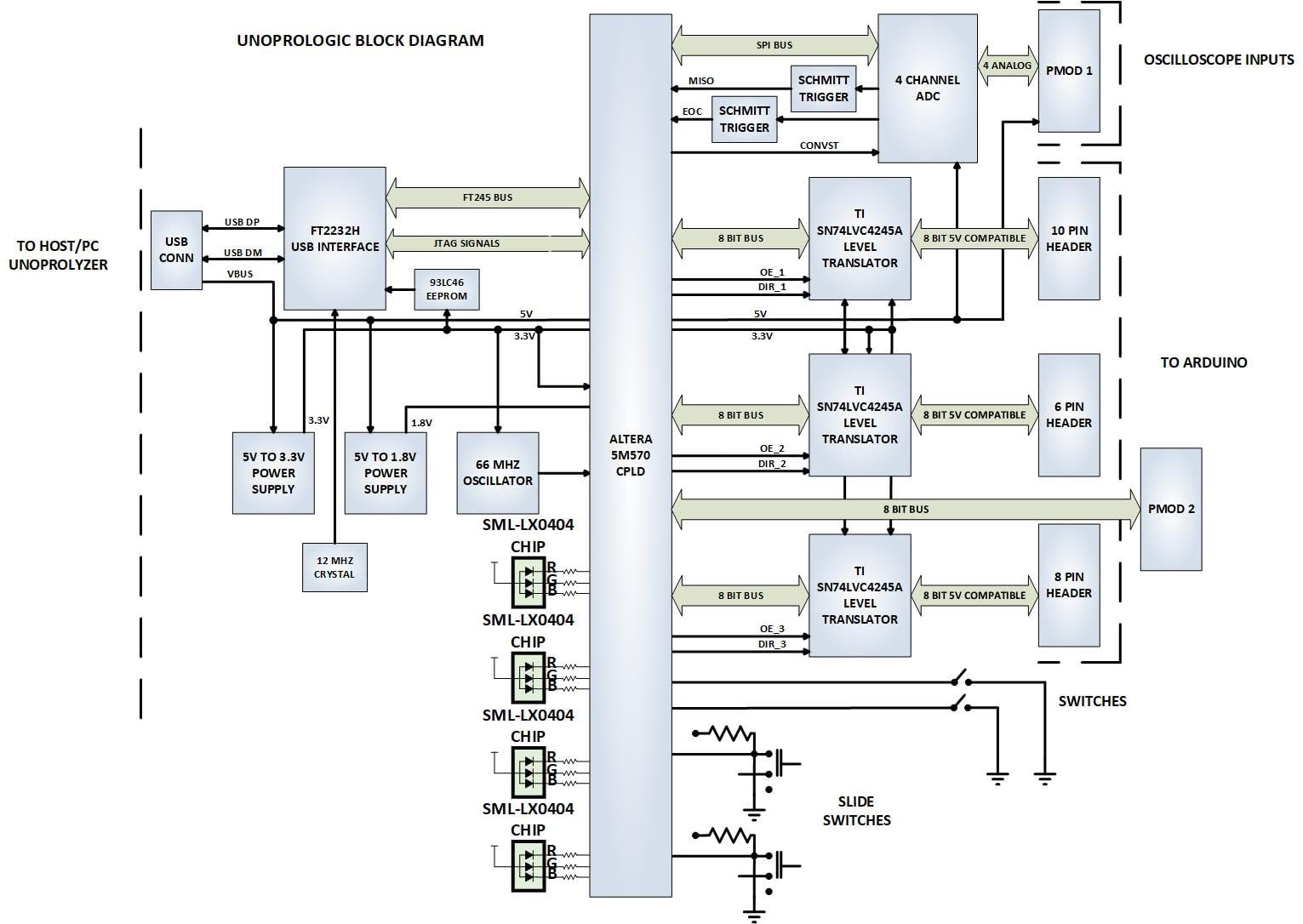

3. ADC a bordo de cuatro canales con tasa de muestreo de 300 kS/s. Entradas/Salidas: 24 — tolerantes a 5 V. Las E/S están protegidas con transceptores de bus de 8 bits 74LVCH4245. Interfaz USB: transferencias de datos a 480 Mbps. El código de usuario se conecta de forma transparente con el ActiveHost API que corre en la PC. Todo el software es de código abierto.

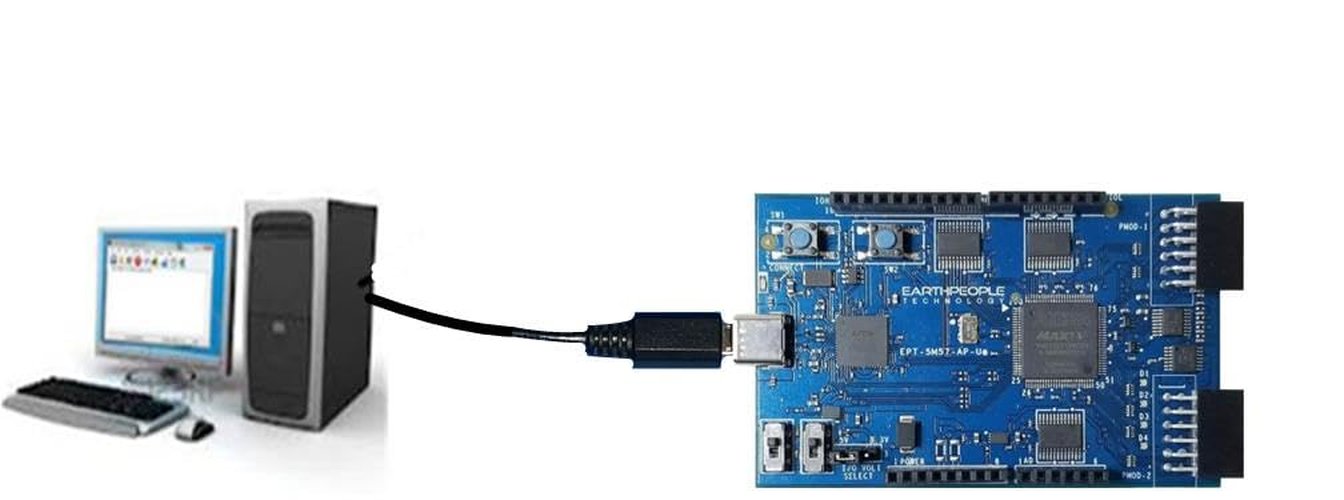

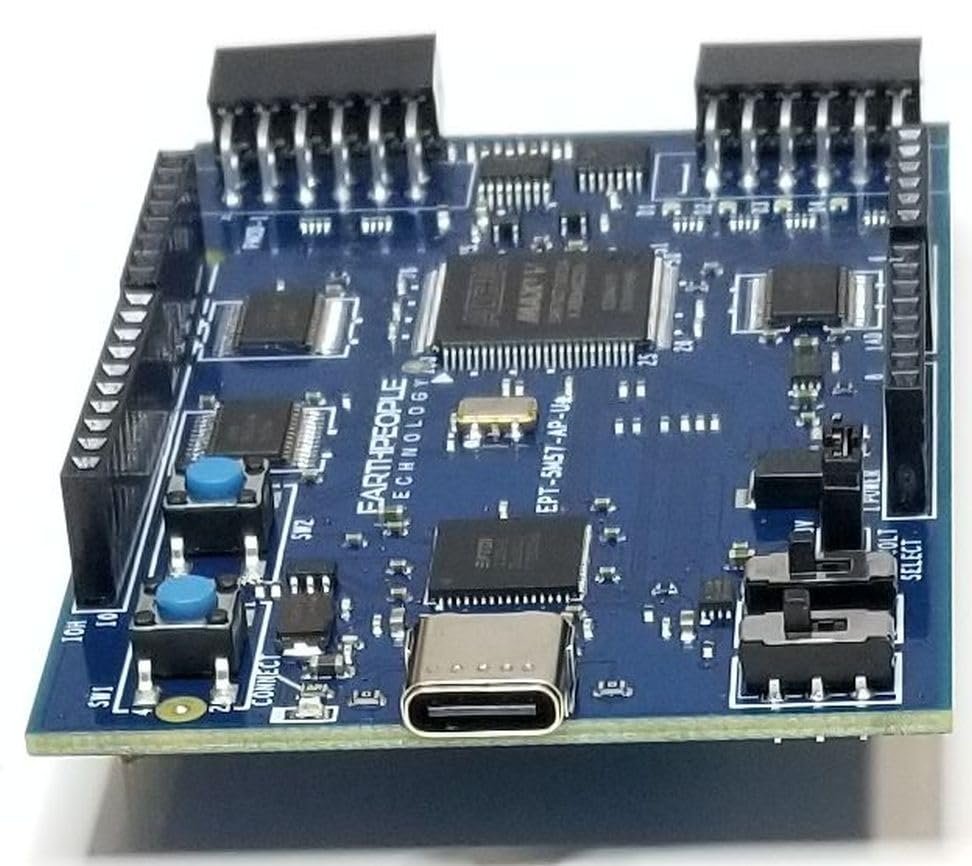

4. Programador JTAG: el 5M570 se programa mediante el chip FT2232H a través del software Quartus. Todo lo que se necesita para programar la placa es un cable USB-C: conéctelo a un puerto USB disponible en una computadora con Windows y programe mediante Quartus Prime Lite. El software Quartus Prime Lite es gratuito y puede obtenerse desde el fabricante. El manual de usuario de UnoProLogic guía al usuario paso a paso en el proceso de puesta en marcha con todo el software y hardware.

5. El software totalmente de código abierto permite al usuario crear proyectos únicos para aplicaciones específicas. El manual de usuario detallado y la hoja de datos describen la placa. Están disponibles esquemas, manuales, hojas de datos y archivos de proyecto para su referencia.
