DFRobot MDV Controlador DC 2x2A (L298N)

Descripción

INTRODUCCIÓN

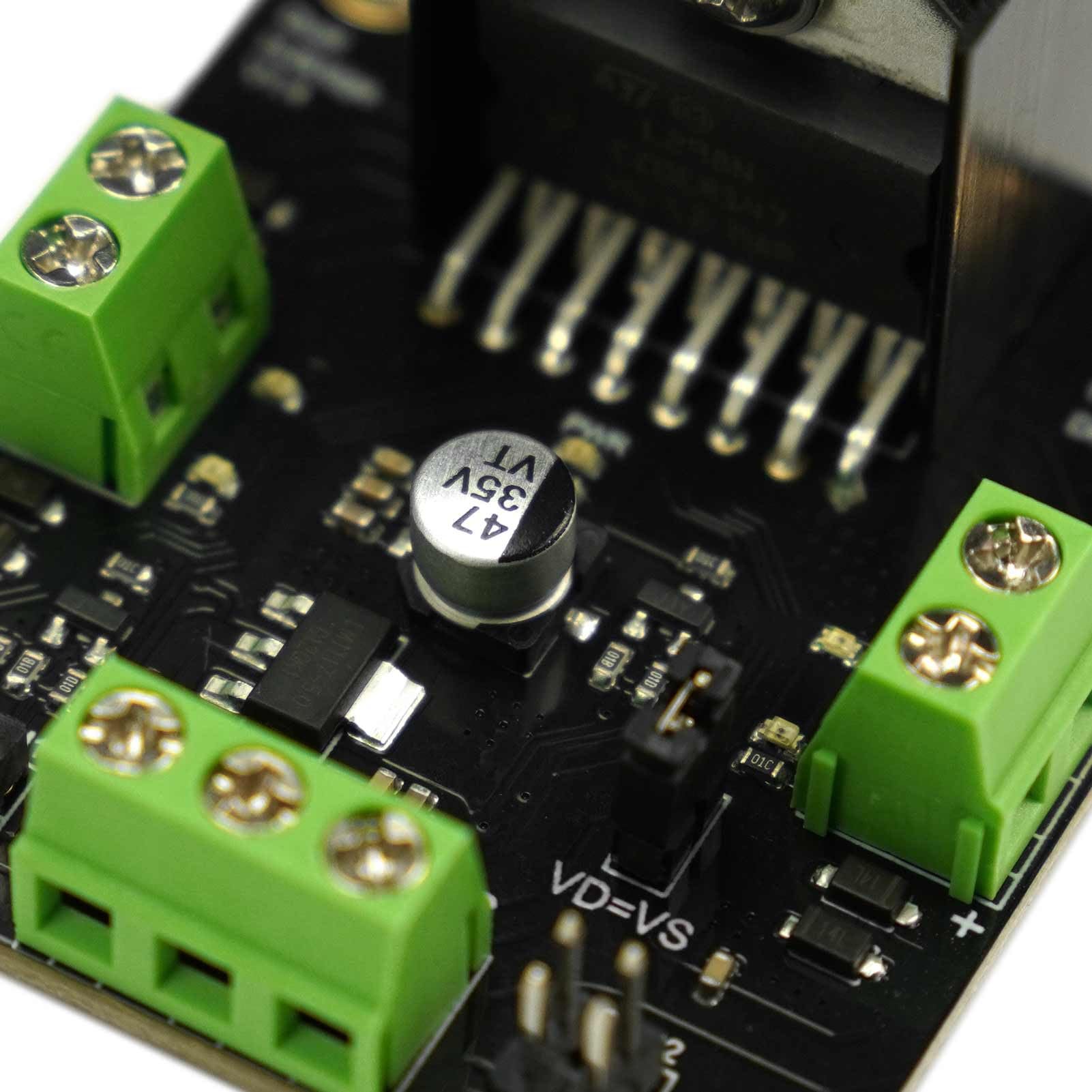

Este es un controlador de motor dual de 4.8-46V y 2A, versión revisada del DF-MDV1.0. Su rendimiento ha sido mejorado considerablemente. Puede soportar corrientes mayores gracias a una mayor disipación térmica del disipador. Es fácil de controlar, ya que utiliza el destacado circuito controlador de motores de alta potencia L298N de LGS. Este circuito permite el accionamiento directo de dos motores de corriente continua bidireccionales e incorpora diodos de conmutación rápida para protección. Corriente de conducción de hasta 2A por salida de motor. El controlador emplea un diseño de pistas anchas para reducir la resistencia de los conductores.

Este módulo breakout con orificios de montaje estándar facilitará su uso en aplicaciones y dispositivos con superficies planas, por lo que no es necesario usar un shield apilado sobre el Arduino.

ESPECIFICACIONES

La parte lógica del voltaje de entrada: 6-12V

Parte de potencia del voltaje de entrada Vs: 4.8-46V

La corriente de trabajo de la parte lógica Iss: 36mA

Corriente de trabajo de la parte de potencia Io: 2A

Disipación máxima de potencia: 25W (T 75 °C)

Nivel de entrada de la señal de control: Nivel alto: 2.3V Vin Vss Nivel bajo: -0.3V Vin 1.5V

Temperatura de funcionamiento: -25 °C a +130 °C

Tipo de accionamiento: Driver H-bridge dual de alta potencia

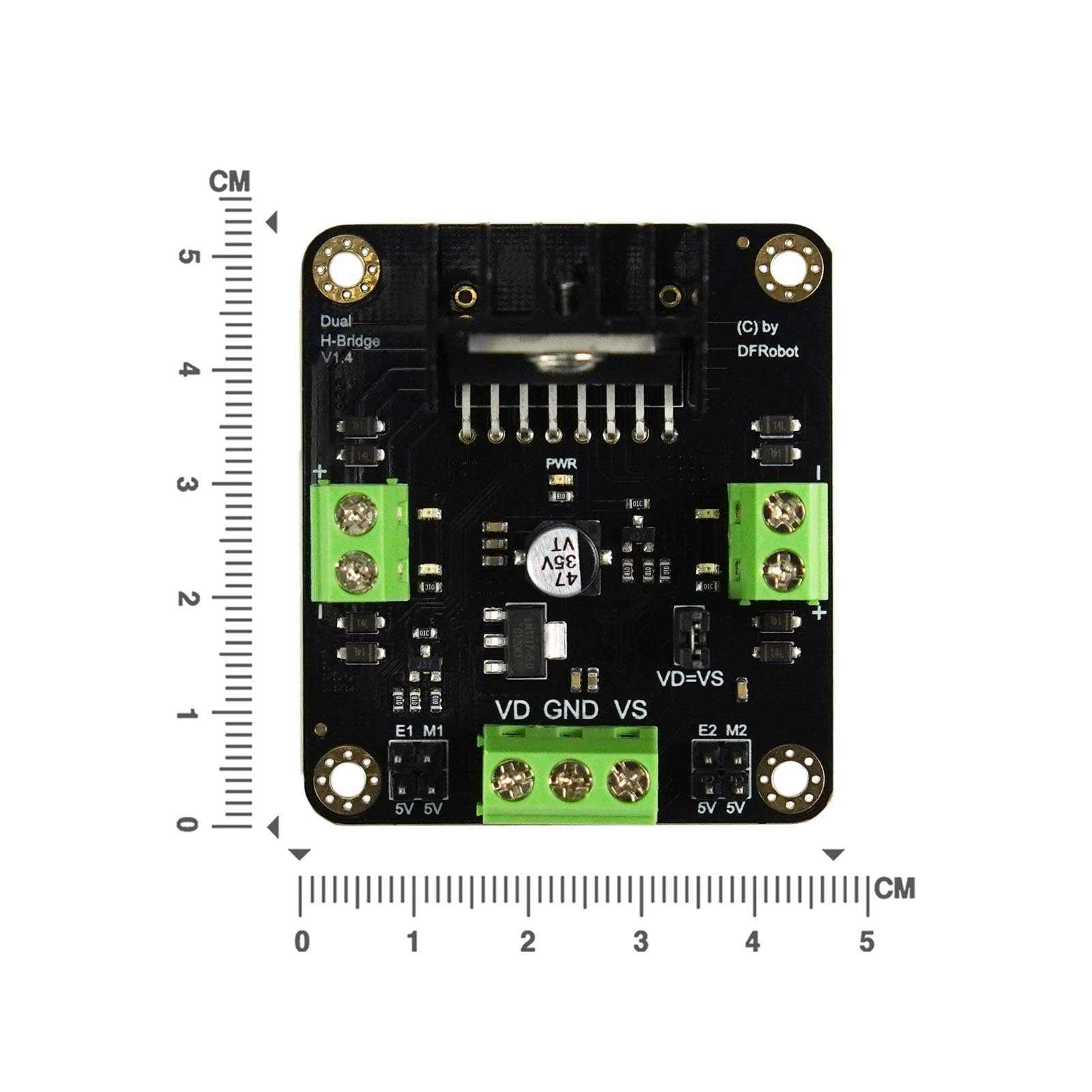

Tamaño del módulo: 47 mm (1.85 in) × 53 mm (2.1 in)

Peso del módulo: Aproximadamente 29 g

CONTENIDO DEL PAQUETE

Controlador de motor dual 2A x1

1. Este MDV motor driver es capaz de accionar 2 motores de CC con voltajes de 4.8 a 46V; cada motor puede manejar hasta 2A. Puede ser controlado por Arduino.

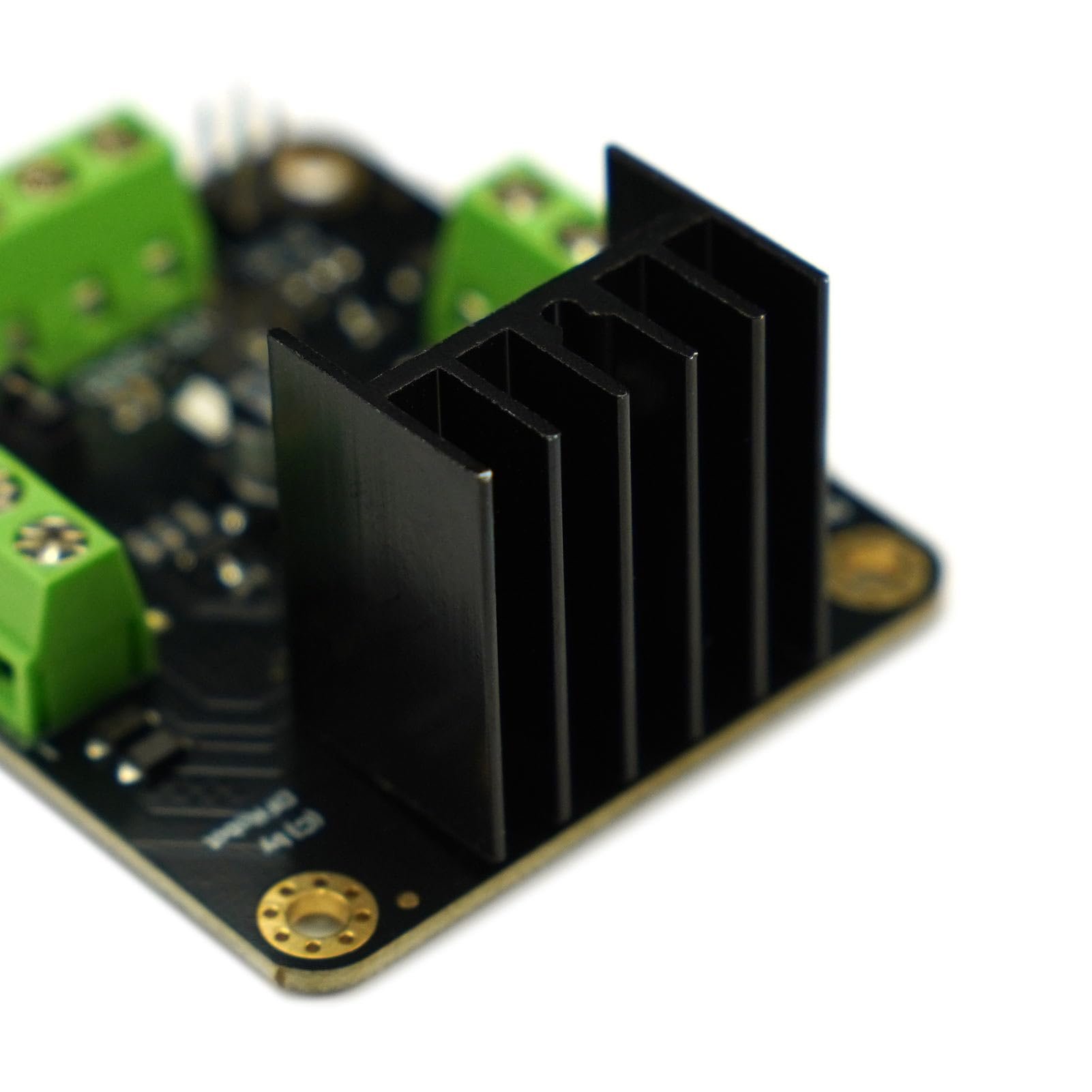

2. Puede soportar corrientes mayores debido a la mayor disipación del disipador.

3. Es fácil de controlar, usando el destacado chip controlador de motores de alta potencia L298N.

4. Este chip permite el accionamiento directo de dos motores de CC bidireccionales e incorpora diodos de conmutación rápida para protección.

5. Este módulo breakout con orificios de montaje estándar facilitará su uso en aplicaciones y dispositivos con superficies planas, por lo que no es necesario usar un shield apilado sobre el Arduino.
