ST-Link/V2 depurador/programador STM8/STM32

Descripción

El ST-LINK/V2 es un depurador y programador en circuito para las familias de microcontroladores STM8 y STM32. El Single Wire Interface Module (SWIM) y las interfaces JTAG/Serial Wire Debugging (SWD) se utilizan para comunicarse con cualquier microcontrolador STM8 o STM32 ubicado en una placa de aplicación. Las aplicaciones STM8 usan la interfaz USB a velocidad completa para comunicarse con el software ST Visual Develop (STVD) o ST Visual Program (STVP). Las aplicaciones STM32 usan la interfaz USB a velocidad completa para comunicarse con los entornos de desarrollo integrados Atollic, IAR y Keilor TASKING.

Características principales:

- Alimentación de 5 V suministrada por un conector USB

- Interfaz USB 2.0 compatible a velocidad completa

- Cable USB estándar A a Mini-B

Características específicas SWIM:

- 1.65 V a 5.5 V de voltaje de aplicación soportados en la interfaz SWIM

- Modos SWIM de baja y alta velocidad soportados

- Velocidad de programación SWIM: 9.7 Kbytes/s en baja velocidad y 12.8 Kbytes/s en alta velocidad

- Cable SWIM para conexión a la aplicación mediante conector vertical estándar ERNI (ref: 284697 o 214017) o conector horizontal (ref: 214012)

- Cable SWIM para conexión a la aplicación mediante header de pines o conector de paso 2.54 mm

Características específicas JTAG/SWD:

- 1.65 V a 3.6 V de voltaje de aplicación soportados en la interfaz JTAG/SWD y entradas tolerantes a 5 V

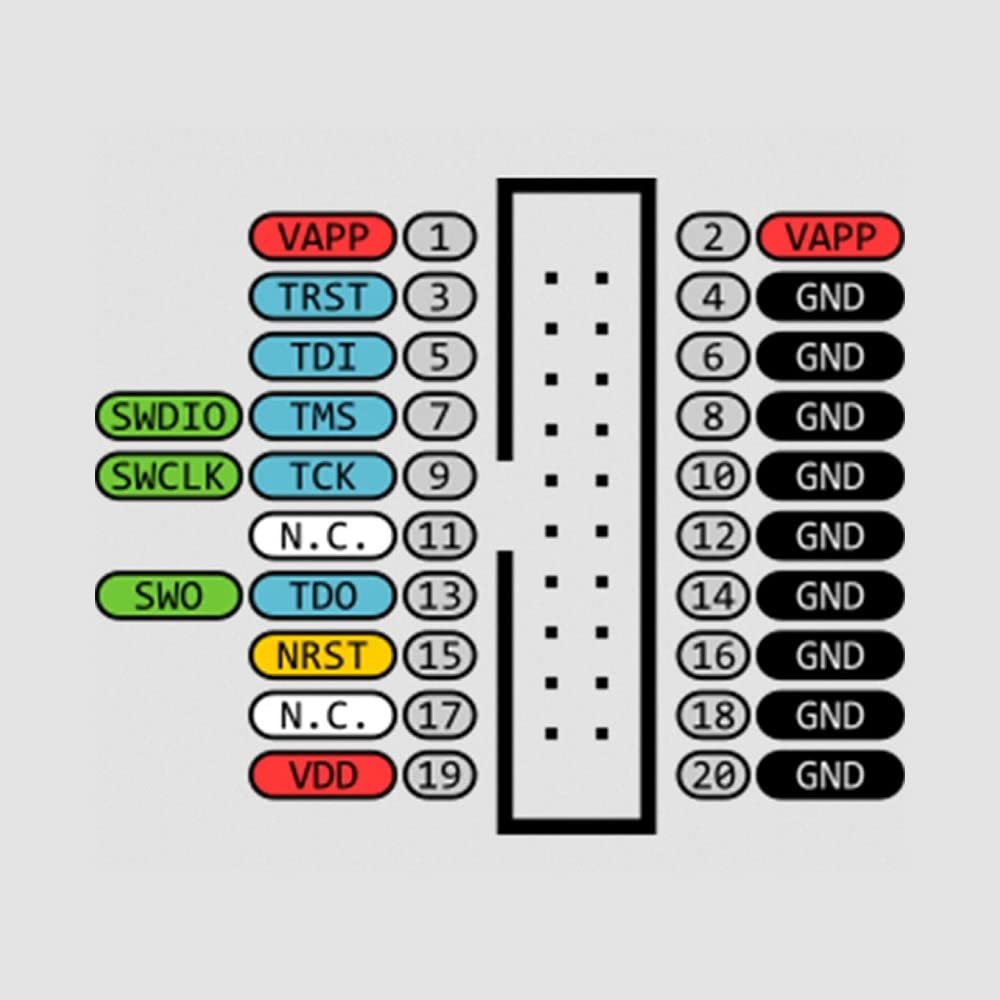

- Cable JTAG para conexión a conector JTAG estándar de 20 pines y paso 2.54 mm

- Soporta JTAG

- Soporta SWD y comunicación Serial Wire Viewer (SWV)

- Soporta actualización directa de firmware (DFU)

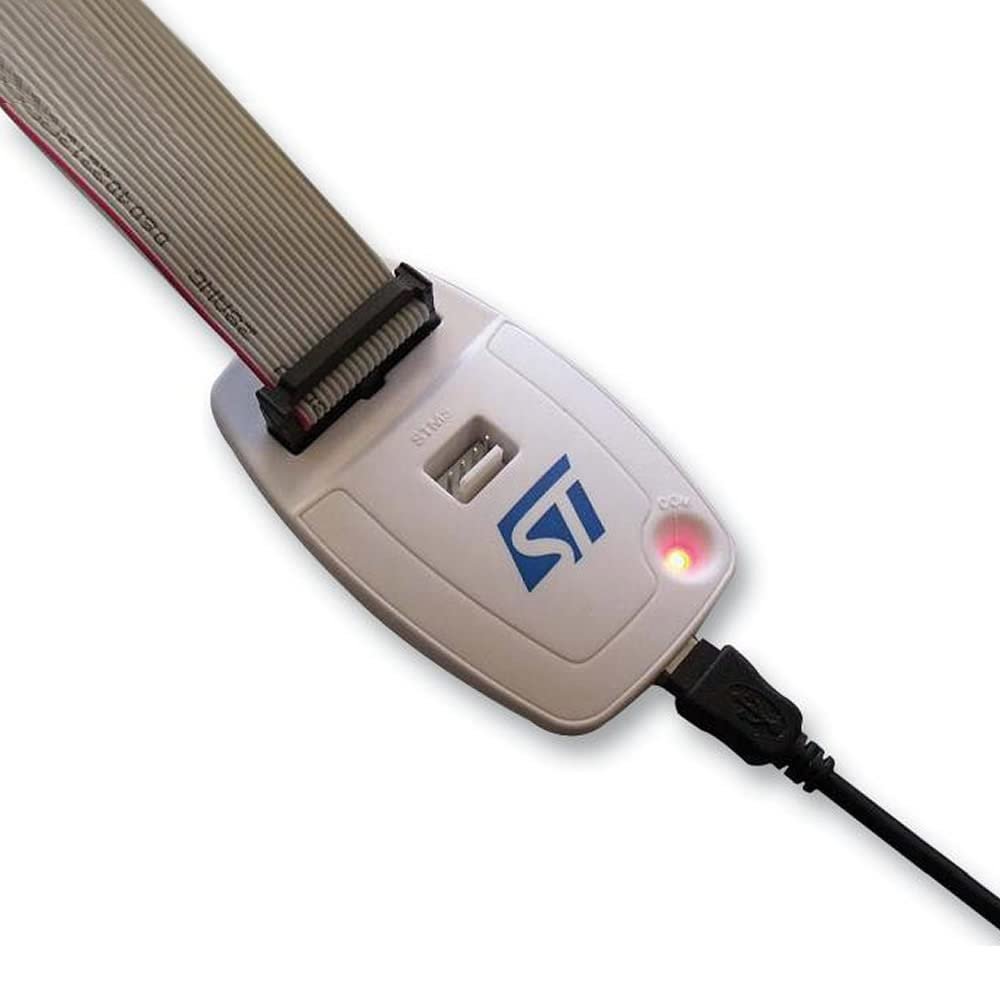

- LED de estado que parpadea durante la comunicación con la PC

- Temperatura de funcionamiento: 0 a 50 °C

1. El ST-LINK/V2 es un depurador y programador en circuito para las familias de microcontroladores STM8 y STM32

2. El Single Wire Interface Module (SWIM) y las interfaces JTAG/Serial Wire Debugging (SWD) se utilizan para comunicarse con cualquier microcontrolador STM8 o STM32 ubicado en una placa de aplicación

3. Las aplicaciones STM8 usan la interfaz USB a velocidad completa para comunicarse con el software ST Visual Develop (STVD) o ST Visual Program (STVP).

4. Las aplicaciones STM32 usan la interfaz USB a velocidad completa para comunicarse con los entornos de desarrollo integrados Atollic, IAR y Keilor TASKING.

5. Alimentación de 5 V suministrada por un conector USB
