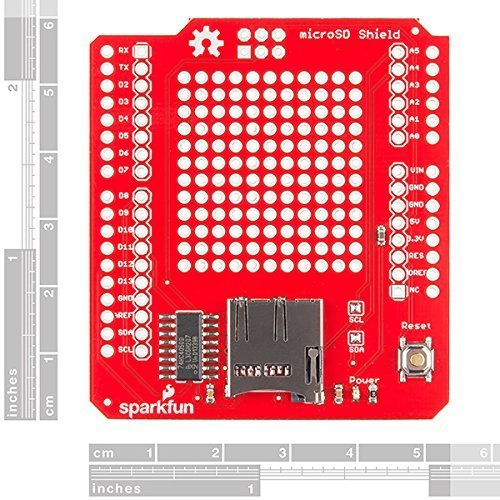

SparkFun Shield microSD para Arduino

Descripción

¿Se está quedando sin espacio de memoria en tu proyecto Arduino? El SparkFun microSD Shield equipa a tu Arduino con capacidad de almacenamiento masivo, para que puedas usarlo en registro de datos (data-logging) u otros proyectos relacionados.

La comunicación con las tarjetas microSD se realiza mediante una interfaz SPI. Los pines SCK, DI y DO del conector microSD están conectados a los pines SPI estándar del ATmega168/328 (digitales 11-13), mientras que el pin CS está conectado al pin D8 del Arduino. Si decides usar alguna de las muchas librerías FAT de código abierto (como FAT16 o SDFat), asegúrate de cambiar el código para reflejar la ubicación del pin CS. La mayoría de las librerías asumen que el pin CS está conectado a D10; esto deberá cambiarse a D8. Además, para que las librerías funcionen, el pin D8 deberá configurarse como salida en la sección 'setup()' de tu sketch.

El shield también incluye una amplia área de prototipado con una rejilla de 13x12 PTHs con paso de 0.1". Este shield se entrega poblado con un conector microSD, un LED indicador de alimentación rojo y un botón de reset; no incluye headers instalados.

1. Shield microSD para Arduino

2. Conversión de nivel entre Arduino 5 V y microSD 3.3 V

3. Factor de forma estándar de shield Arduino R3 compatible con placas Arduino antiguas
