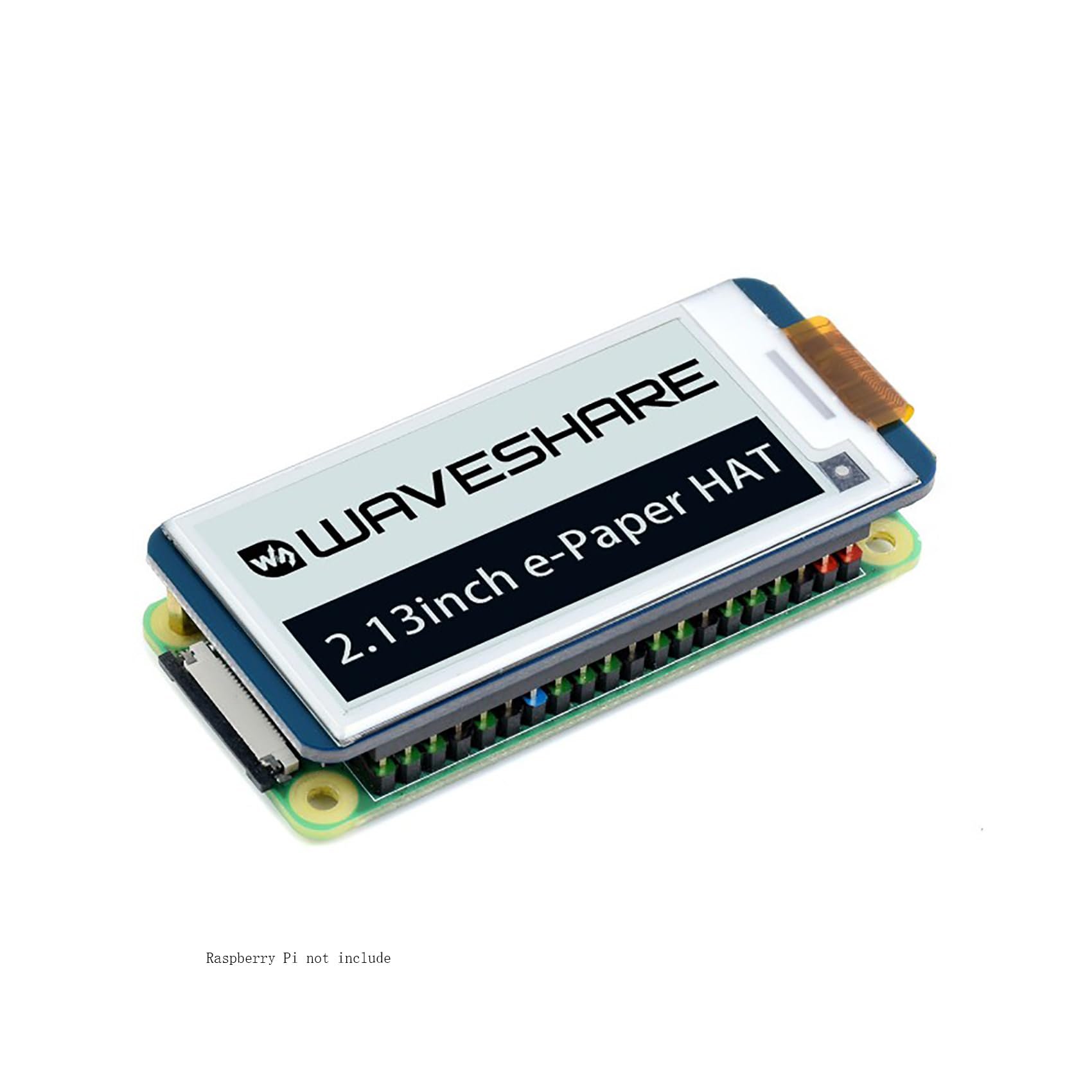

HAT e-Paper 2.13 pulg 250×122 (SPI) para Raspberry Pi

Descripción

Descripción general

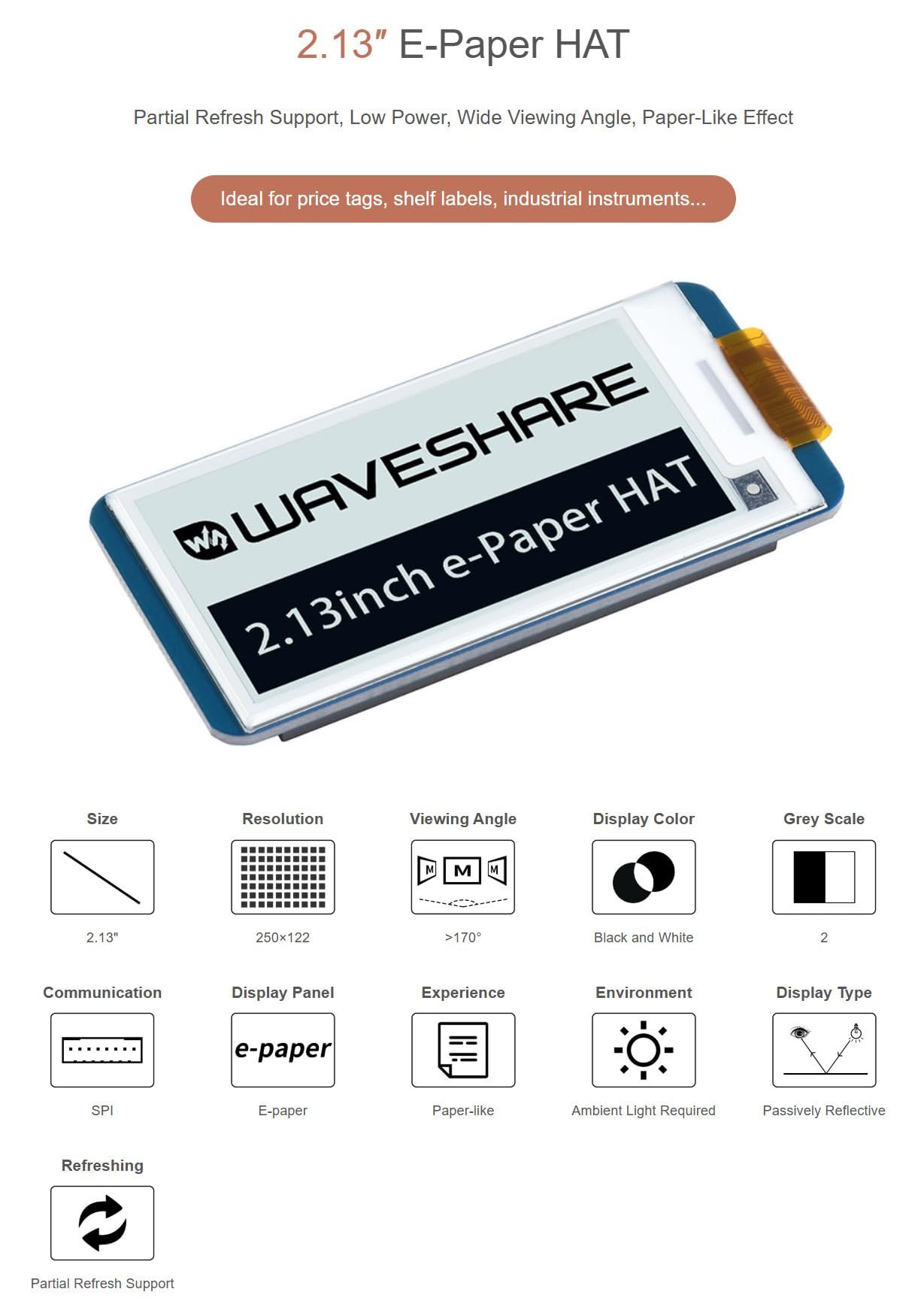

Este es un HAT con pantalla E-Ink para Raspberry Pi, de 2.13 pulgadas y resolución 250 × 122, con controlador integrado. Se comunica mediante interfaz SPI y admite refresco parcial.

Gracias a ventajas como consumo de energía ultrabajo, amplio ángulo de visión y visualización nítida sin suministro eléctrico, es una opción ideal para aplicaciones como etiquetas de anaquel, instrumentos industriales, entre otras.

Características

- Sin retroiluminación: mantiene la última imagen mostrada durante largo tiempo incluso cuando se apaga la alimentación.

- Consumo de energía ultrabajo: prácticamente solo se requiere energía para el refresco.

- Conector estándar de extensión GPIO de 40 pines compatible con las placas Raspberry Pi y Jetson Nano.

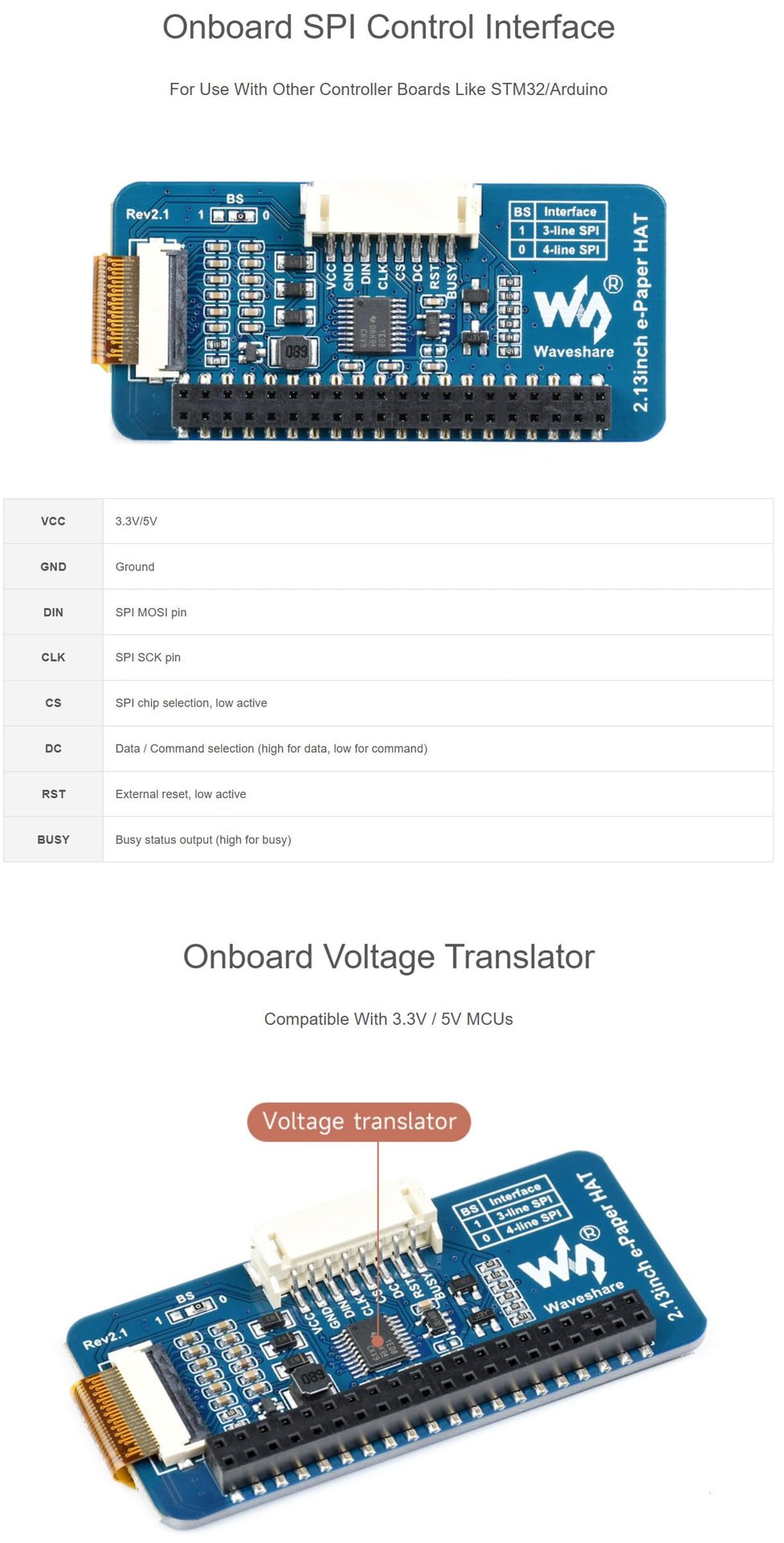

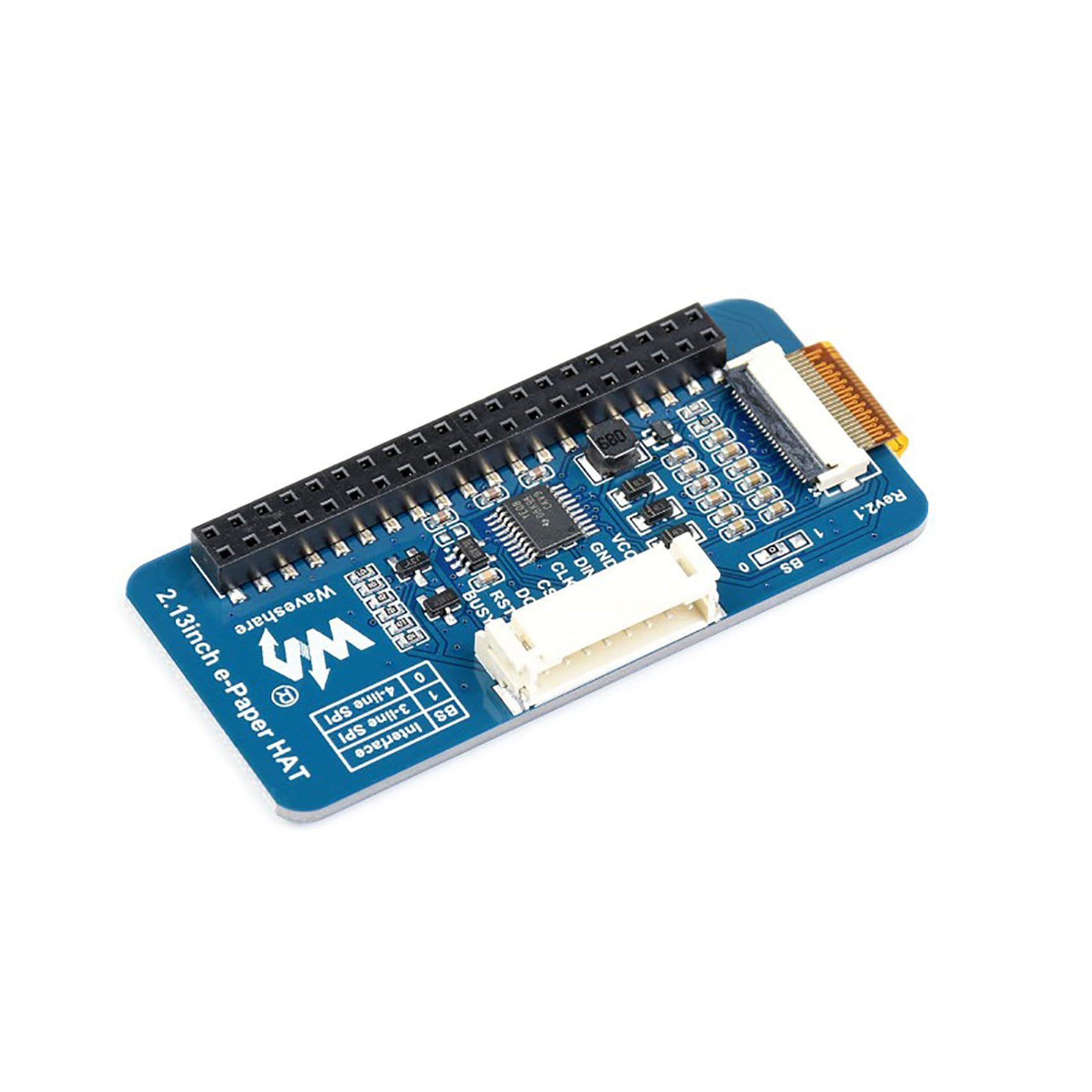

- Pads de soldadura reservados para interfaz SPI, para conectar con otros controladores como Ardui/Nucleo, etc.

- Traductor de voltaje a bordo, compatible con MCUs de 3.3V/5V.

- Incluye recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Ardui/STM32).

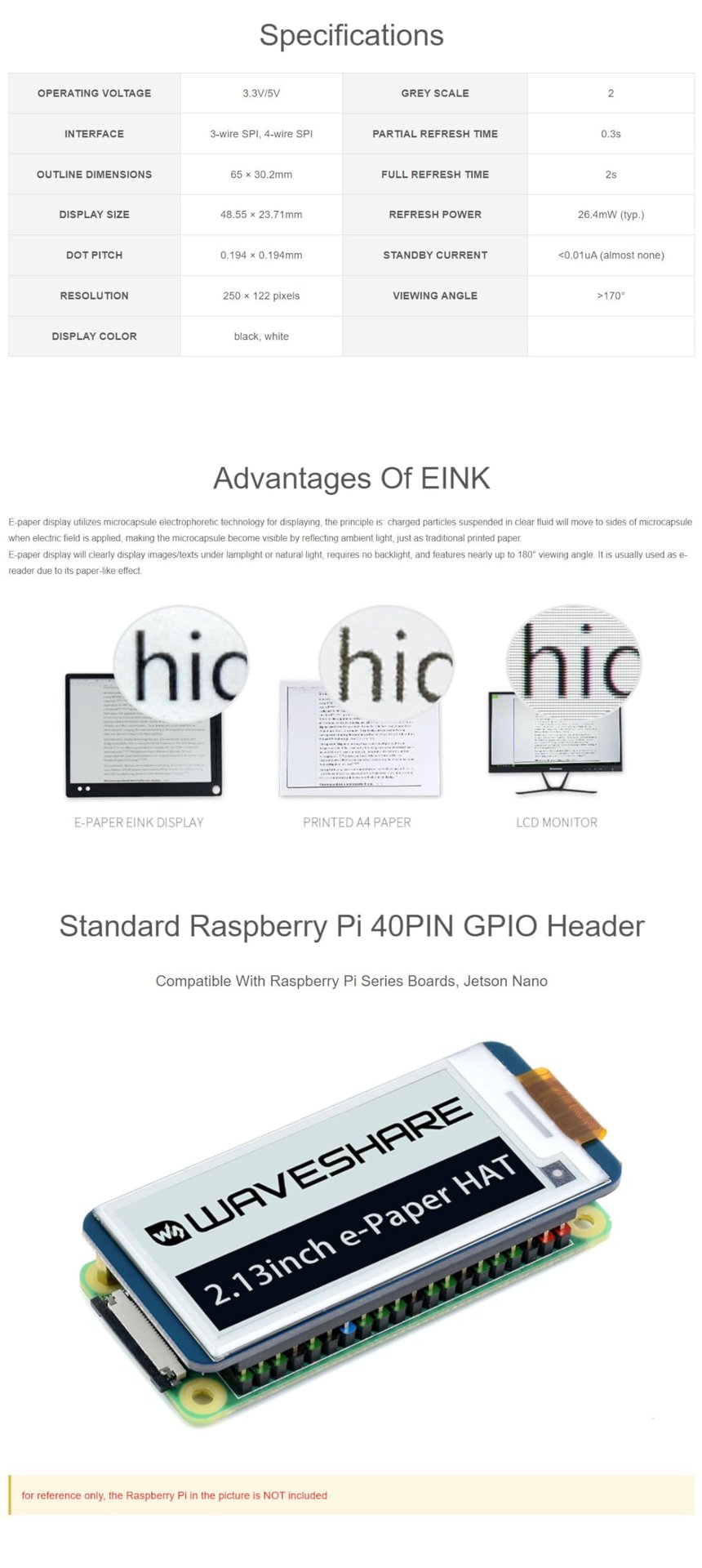

Especificaciones

- Voltaje de funcionamiento: 3.3V/5V

- Interfaz: SPI

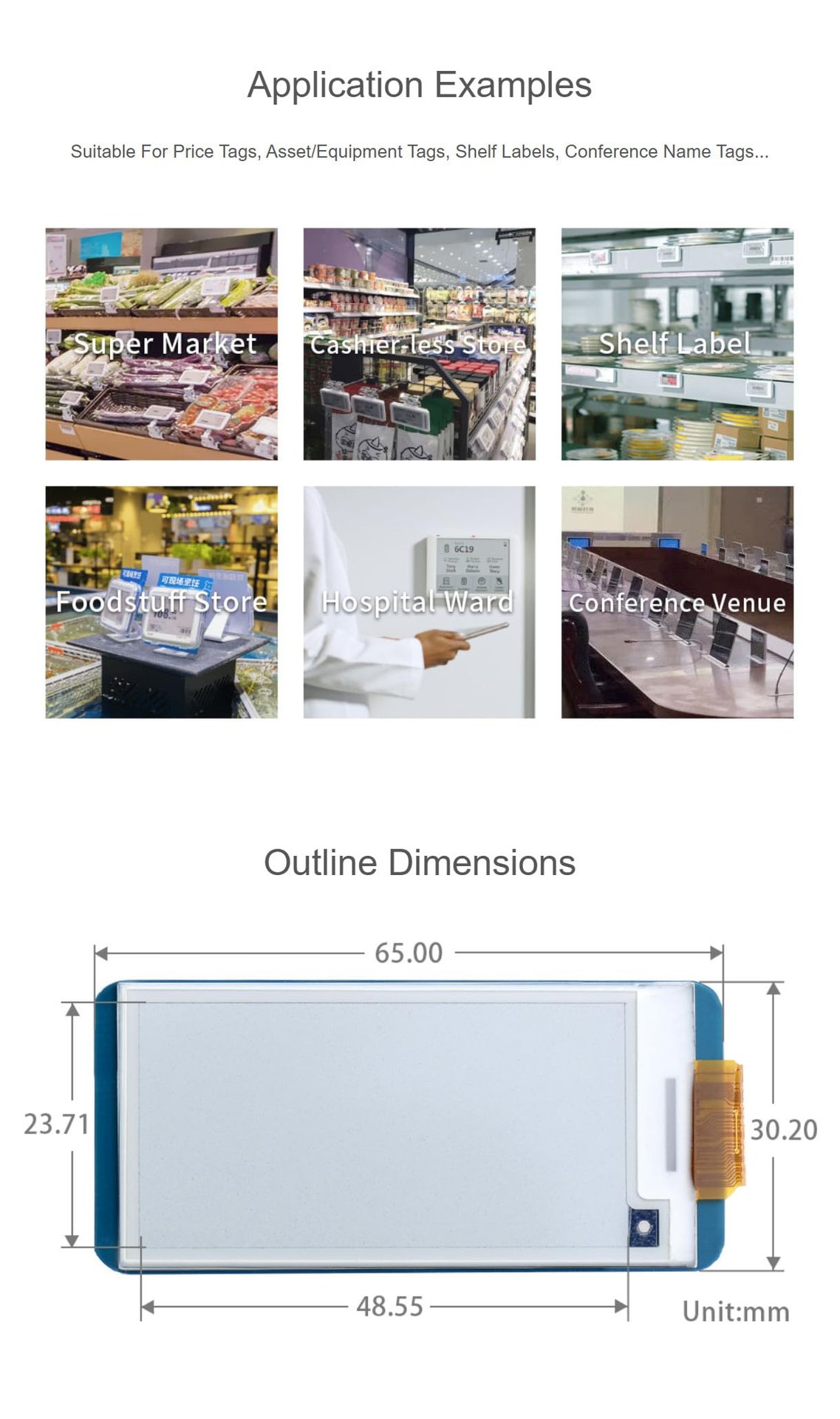

- Dimensiones (contorno): 65 mm × 30.2 mm

- Tamaño de pantalla: 23.71 mm × 48.55 mm

- Dot pitch: 0.194 0.194

- Resolución: 250 × 122

- Color de visualización: negro y blanco

- Niveles de gris: 2

- Tiempo de refresco parcial: 0.3 s

- Tiempo de refresco completo: 2 s

- Potencia de refresco: 26.4 mW (típ.)

- Potencia en espera: < 0.017 mW

- Ángulo de visión: > 170°

Contenido del paquete

1. 2.13inch e-Paper HAT x1

2. Juego de tornillos para RPi (2 piezas) x1

3. PH2.0 20 cm 8 pines x1

1. Sin retroiluminación: mantiene la última imagen mostrada durante largo tiempo incluso sin energía.

2. Conector estándar de extensión GPIO de 40 pines, compatible con la serie Raspberry Pi y Jetson Nano.

3. Pads de soldadura reservados para interfaz SPI, para conectar con otros controladores (Ardui/Nucleo, etc.).

4. Traductor de voltaje a bordo, compatible con MCUs de 3.3V/5V.
