SparkFun ProtoShield Kit (PID 13820) para Arduino

Descripción

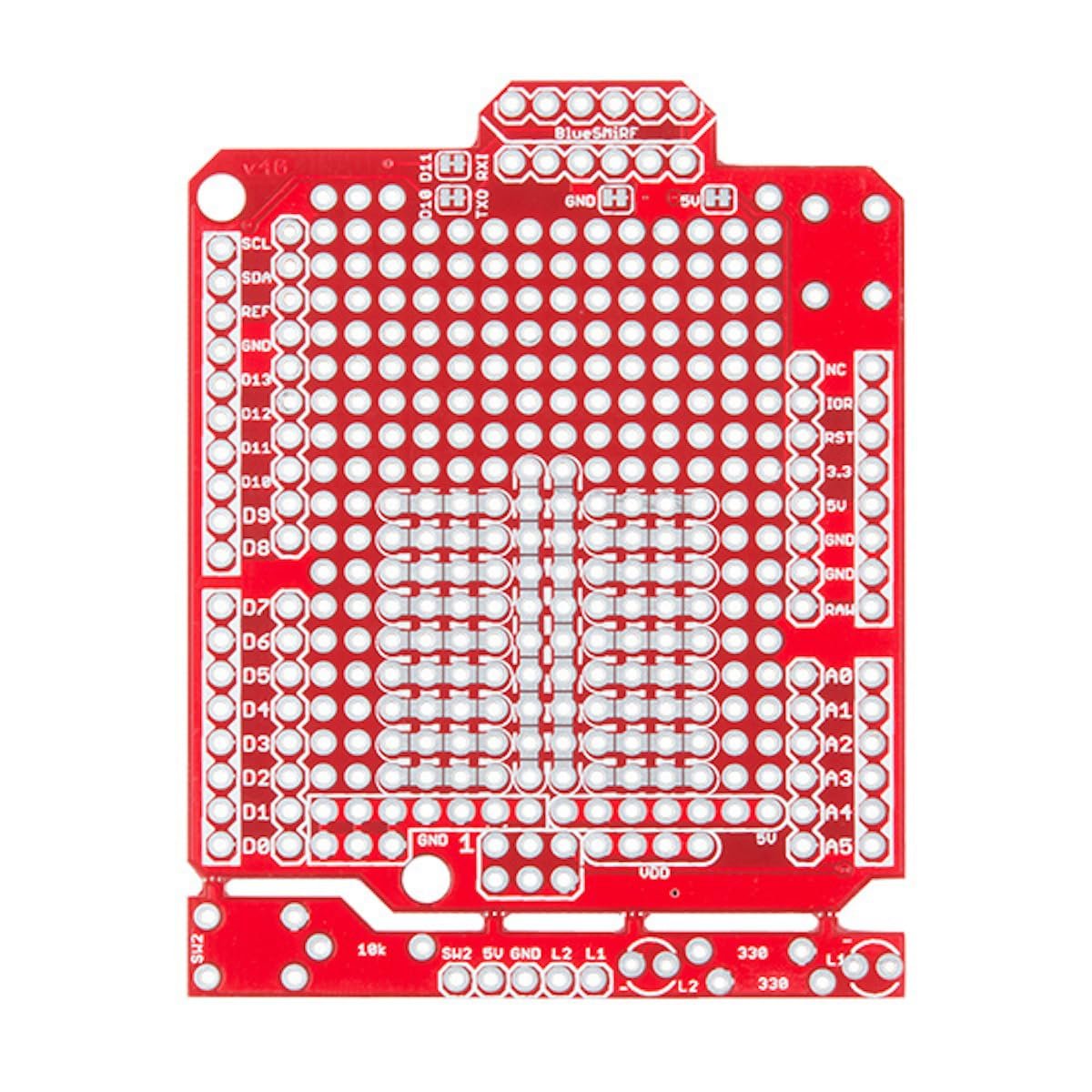

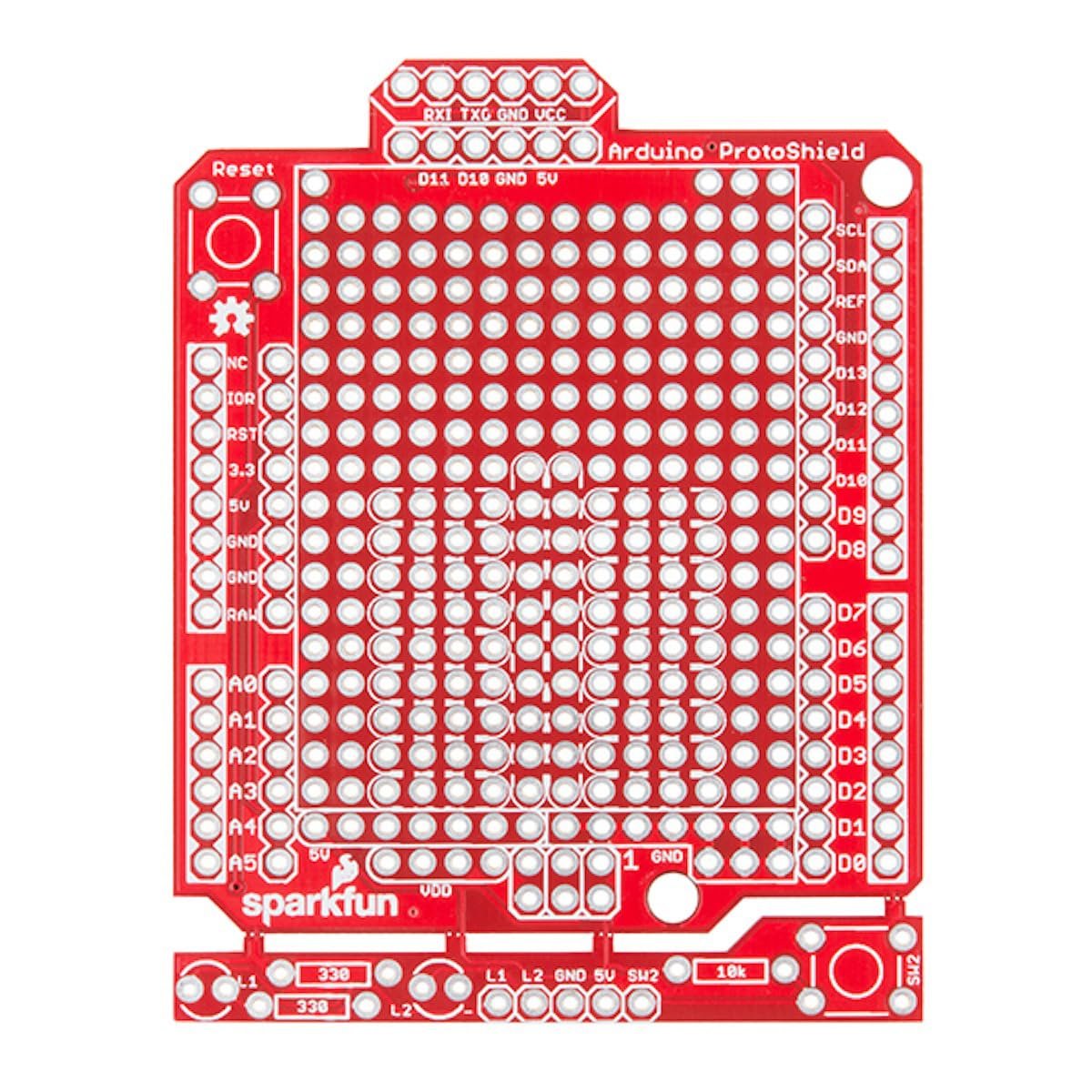

El kit SparkFun ProtoShield te permite personalizar tu propio shield para Arduino usando el circuito que diseñes y luego probarlo para asegurarte de que todo funcione correctamente. El SparkFun ProtoShield Kit está basado en la huella del Arduino R3, lo que te permite integrarlo fácilmente con tu dispositivo favorito basado en Arduino. Una de nuestras características favoritas de esta versión del ProtoShield Kit es el área de prototipado soldable similar a una breadboard. La mitad de esta área fue diseñada pensando en una breadboard. En la parte inferior del shield podrás ver pads jumper abiertos entre cada taladro para hacer una conexión como en una breadboard. Una vez que agregues un componente, simplemente añade un jumper de soldadura entre los taladros para realizar la conexión. Para quienes prefieren las almohadillas estándar de prototipado, dejamos el otro lado (cerca de los puertos BlueSMiRF y Serial UART) tal cual.

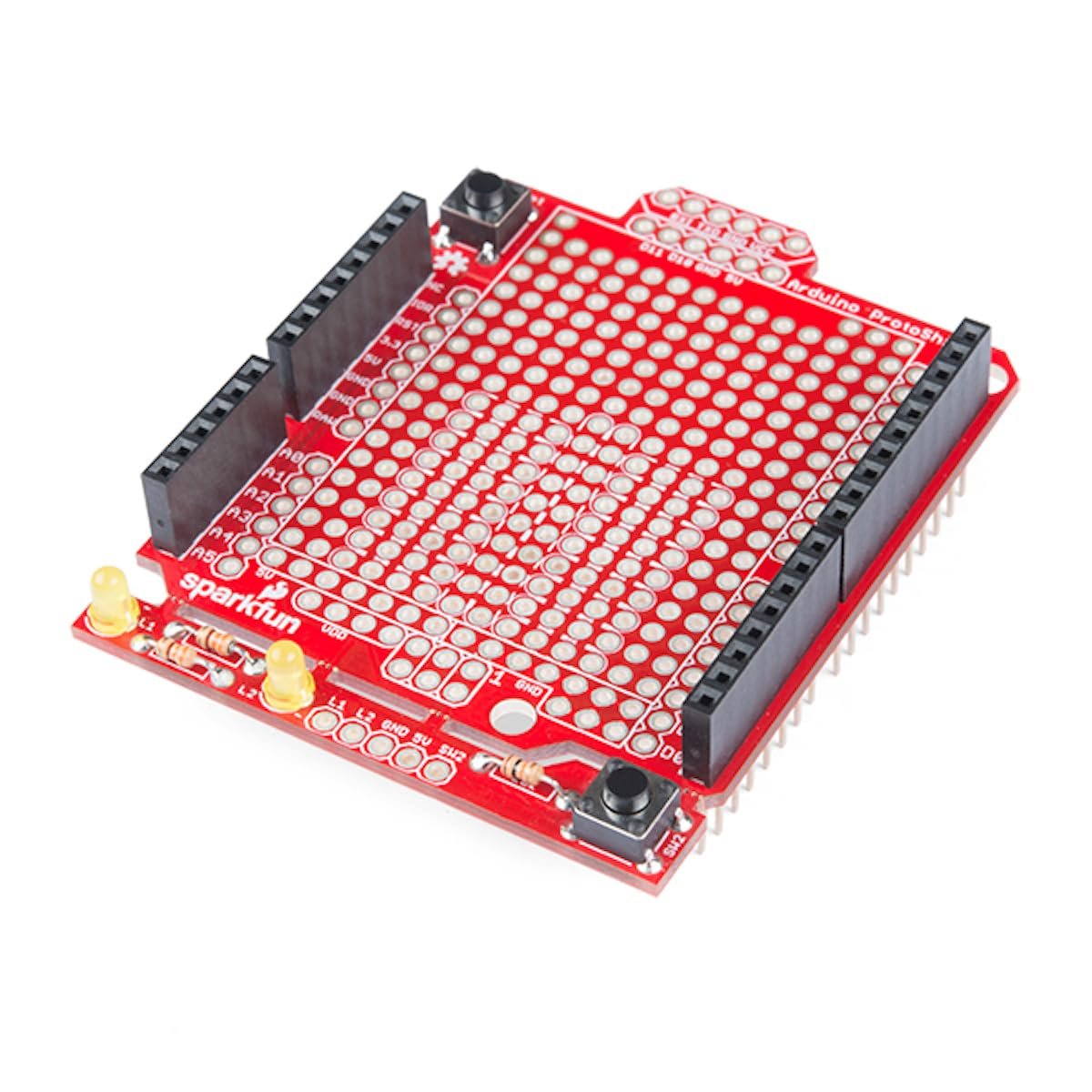

También movimos los componentes de prueba de prototipado (los que se usan para verificar que tu circuito funcione correctamente) fuera del 'continente' principal del shield y los colocamos en una PCB removible estilo ProtoSnap. En esta zona de prueba encontrarás lugares para soldar los dos LED amarillos de 3 mm (así como pines para controlarlos y alimentarlos), dos resistencias de 330 Ohm, una resistencia de 10K Ohm y un pulsador.

Nota: Dado que este producto es un kit, se requerirá ensamblaje y conocimientos básicos de soldadura. El SparkFun ProtoShield Kit no viene preensamblado.

1. Personaliza tu propio shield para Arduino

2. Basado en la huella del Arduino R3

3. Compatible con placas Arduino y compatibles

4. Área de prototipado soldable tipo breadboard

5. Dado que este producto es un kit, requiere ensamblaje y conocimientos básicos de soldadura. El SparkFun ProtoShield Kit no viene preensamblado.
