Placa IoT para MicroPython PyBoard STM32F405

Descripción

Descripción

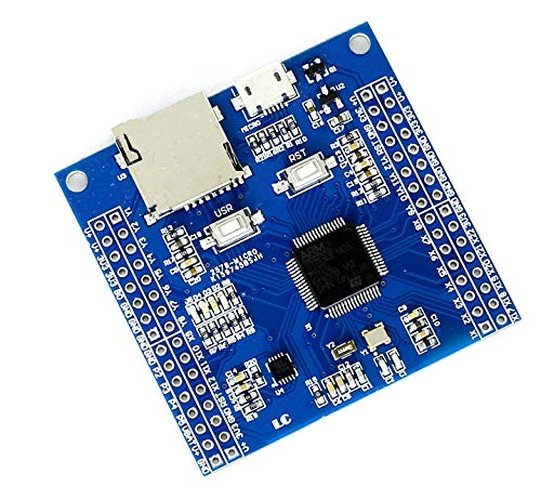

La placa de desarrollo MicroPython, basada en el microcontrolador STM32F405, transmite datos vía la interfaz USB. La placa de desarrollo cuenta con 4 LEDs y un acelerómetro, y puede funcionar normalmente con un voltaje de 3.6V a 10V. Permite a los entusiastas usar Python para controlar hardware y es compatible con placas de desarrollo que soportan el lenguaje Python.

Características

1. MCU STM32F405RG integrado

2. CPU Cortex-M4 a 168 MHz con punto flotante en hardware de 32 bits

3. 1 MB de memoria flash, 192 KB de RAM

4. Puerto USB; soporta puerto serie, almacenamiento masivo y protocolo HID

5. Ranura para tarjeta SD

6. Acelerómetro MMA76603 de ejes

7. 4 LEDs, 1 botón de reinicio, 1 botón universal

8. LDO a bordo de 3.3V/0.3A; puede alimentarse por el puerto USB o por batería externa

9. Reloj en tiempo real (RTC)

10. 30 pines GPIO, 28 de los cuales soportan entrada y salida a 5V

11. 2 interfaces SPI, 2 CAN, 2 I2C y 5 USART

12. 14 pines ADC de 12 bits

13. 2 pines DAC

14. Tamaño de la placa: 49.4 × 51.1 mm

Instrucciones

Descripción de funciones de la placa:

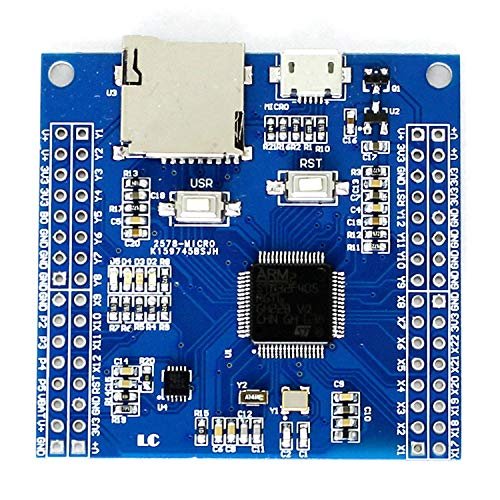

1. Descripción de interfaces: U3: ranura para tarjeta SD; MICRO: puerto USB de alimentación; RST: botón de reinicio; P1-P8: la placa de desarrollo extiende más interfaces periféricas.

2. Instrucciones de uso: Se proporcionan instrucciones detalladas para el uso de la placa. Aquí sólo se añade el método de programación del firmware: primero localice el instalador DfuSe Demo V3.0.5 y descomprímalo; haga doble clic y proceda como con una instalación de software normal. Tras completar la instalación de DfuSeDemo, conecte el cable USB al puerto USB de la placa y conecte B0 y 3.3V; entonces podrá iniciar la programación del firmware.

Contenido del paquete: 1 x placa de desarrollo MicroPython; 2 x conector de 16 pines

1. LDO a bordo de 3.3V/0.3A; puede alimentarse por USB o batería externa

2. Reloj en tiempo real

3. Puerto USB; soporta puerto serie, almacenamiento masivo y protocolo HID

4. 30 pines GPIO, 28 de los cuales soportan entrada/salida a 5V

5. Tamaño de la placa: 49.4 × 51.1 mm
