Placa de Desarrollo A9G GSM/GPRS + GPS/BDS

Descripción

Características:

Con base en las funciones anteriores, el A9G puede usarse para una variedad de prototipos y verificación de periféricos:

Usar GPRS + GPS, así como sensores de aceleración para inmovilizador de vehículos.

Monitoreo/intercomunicador remoto usando GSM y micrófono/altavoces.

Reloj inteligente con pantalla táctil capacitiva de 1.54" usando GPRS/GSM + GPS.

Uso con GPRS/GSM + GPS, sensor de pulso/oxímetro y pantalla táctil capacitiva de 1.54" para monitoreo de adultos mayores.

GPRS + TF + placa de extensión de cámara para cámara de monitoreo remoto.

Esquema de máquina tragamonedas con pago WeChat usando ranura de pago.

Usando las funciones integradas, es posible desarrollar dispositivos personalizados basados en programación Lua.

Conexiones (Wiring):

Use un cable serial USB a TTL: VUSB a 5V; GND a GND; AT TX a RX; AT RX a TX.

Use un cable USB para alimentar la placa: GND a GND; AT TX a RX; AT RX a TX.

Use batería de litio para alimentar la placa: VBAT a (3.3V-4.2V); GND a GND; AT TX a RX; AT RX a TX (mantener pulsado el botón de encendido 2 s).

Encendido:

1. La placa de desarrollo A9G puede alimentarse con batería de litio o por USB.

2. El módulo arrancará automáticamente tras 1–2 s desde el encendido y el puerto serie mostrará la información automáticamente. No se requiere operación durante el proceso de arranque hasta que la placa funcione con normalidad.

3. Para reiniciar, presione el botón Rst Key.

4. El módulo entra por defecto en modo de instrucciones AT.

Especificaciones:

Tipo: Placa de desarrollo A9G

Peso: 22 g

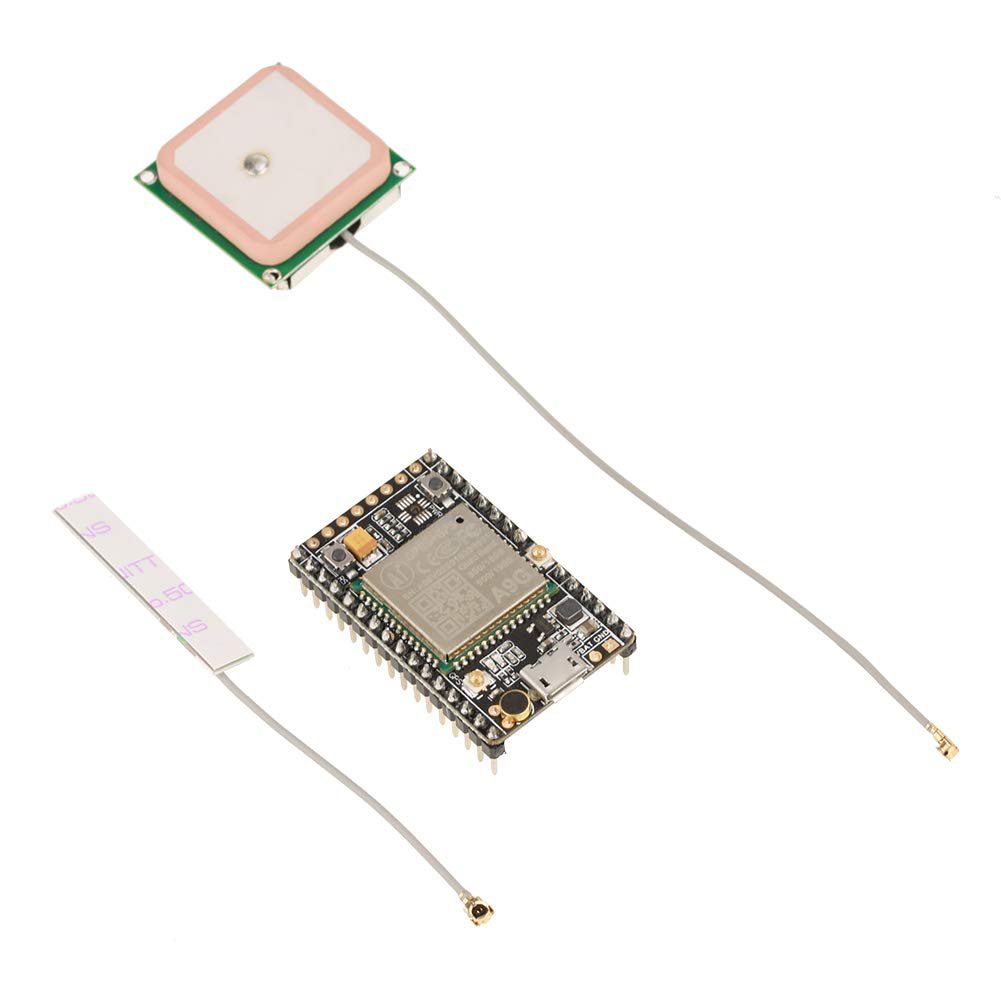

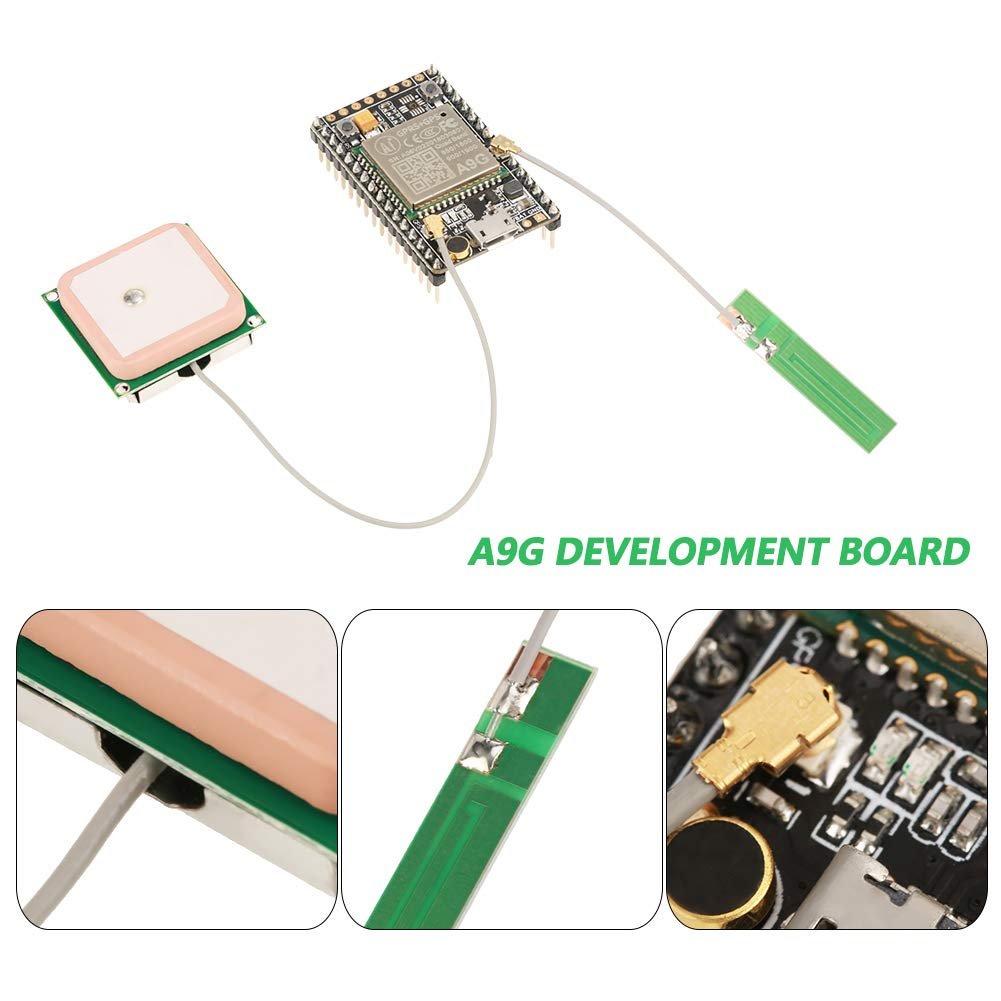

Contenido del paquete:

1 x Placa de desarrollo A9

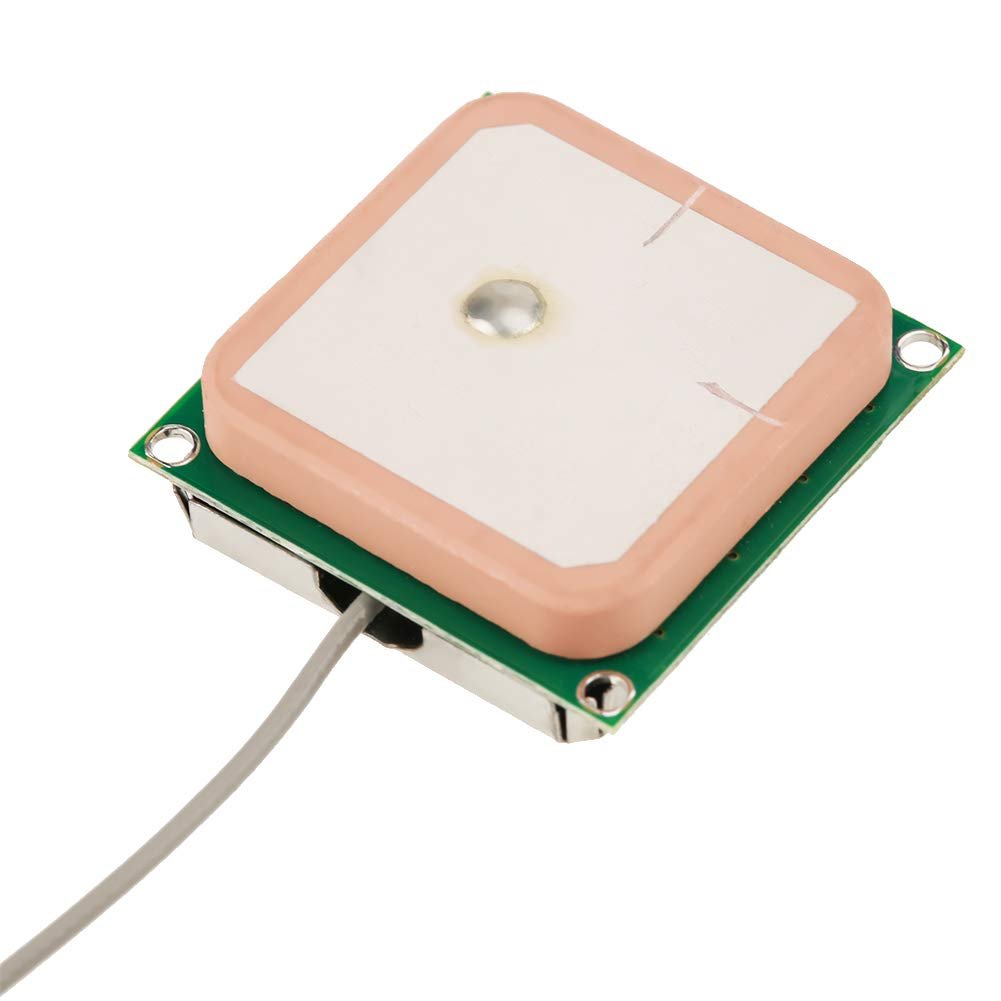

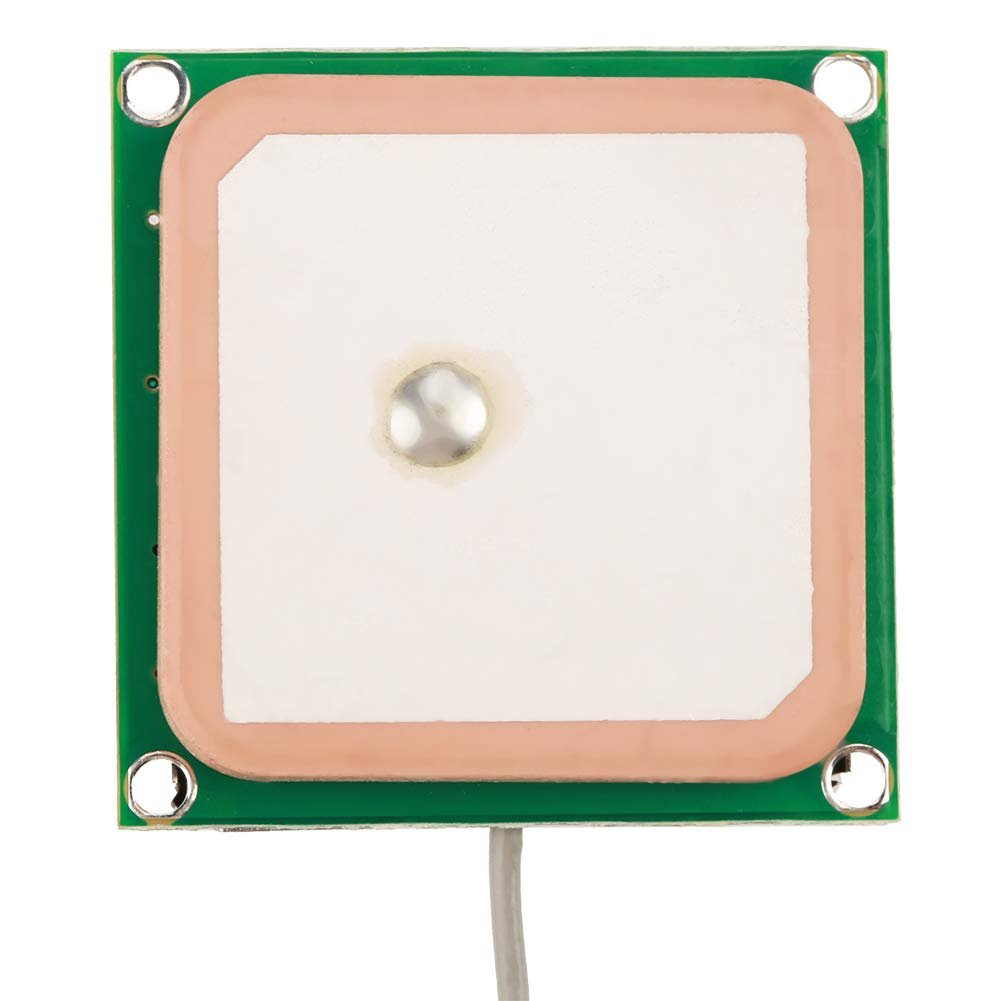

1 x Antena GSM

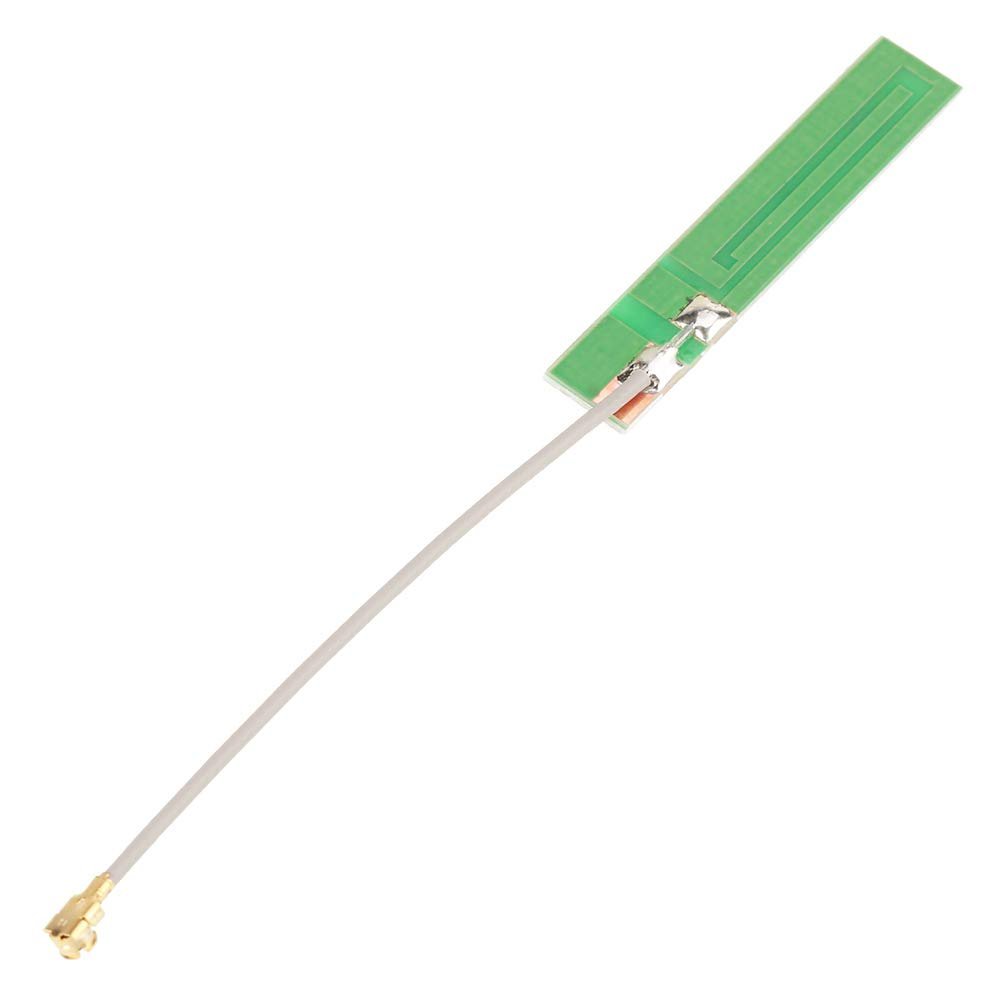

1 x Antena GPRS

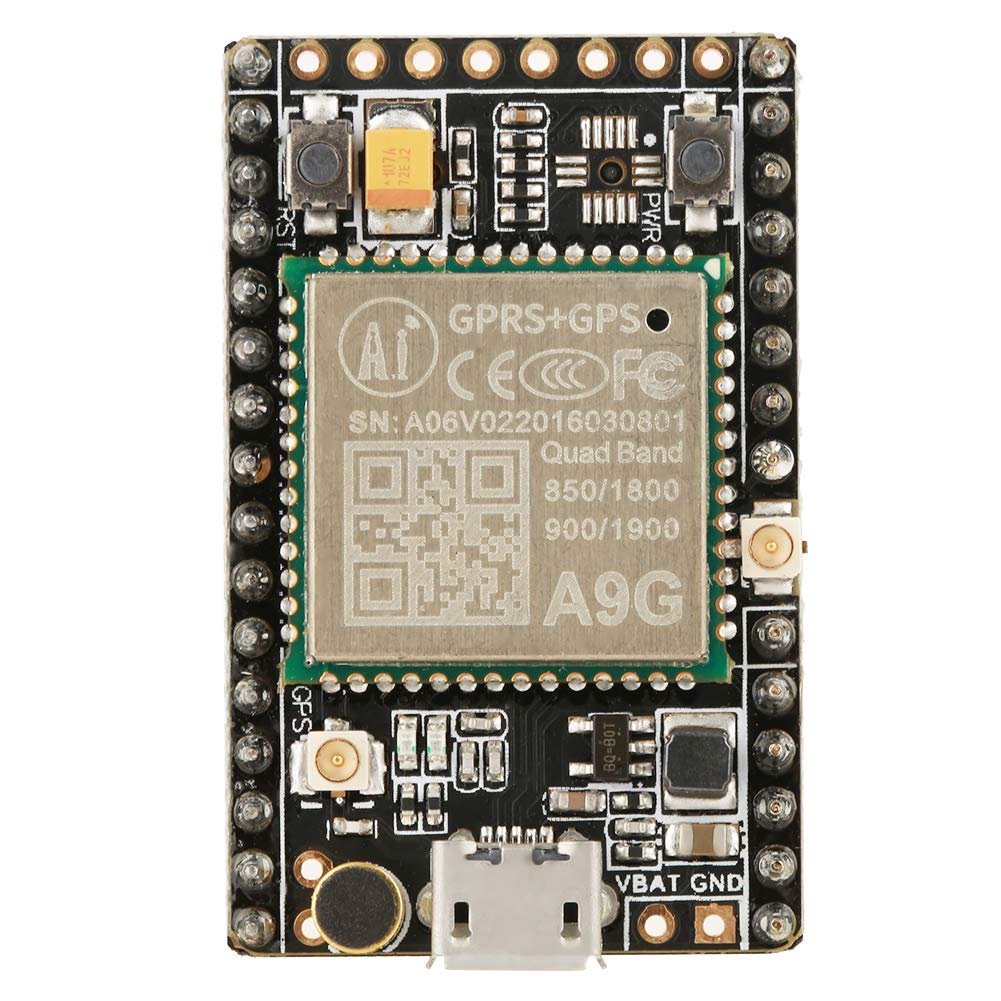

1. [Placa de desarrollo A9G] - La placa A9G es una placa versátil basada en el módulo A9G (GPRS/GSM + GPS/BDS) que permite validar funciones básicas de comunicación y periféricos del módulo A9G.

2. [Multifunción] - La placa A9G ofrece funciones básicas de teléfono/SMS, comunicaciones por GPRS y posicionamiento dual GPS/BDS.

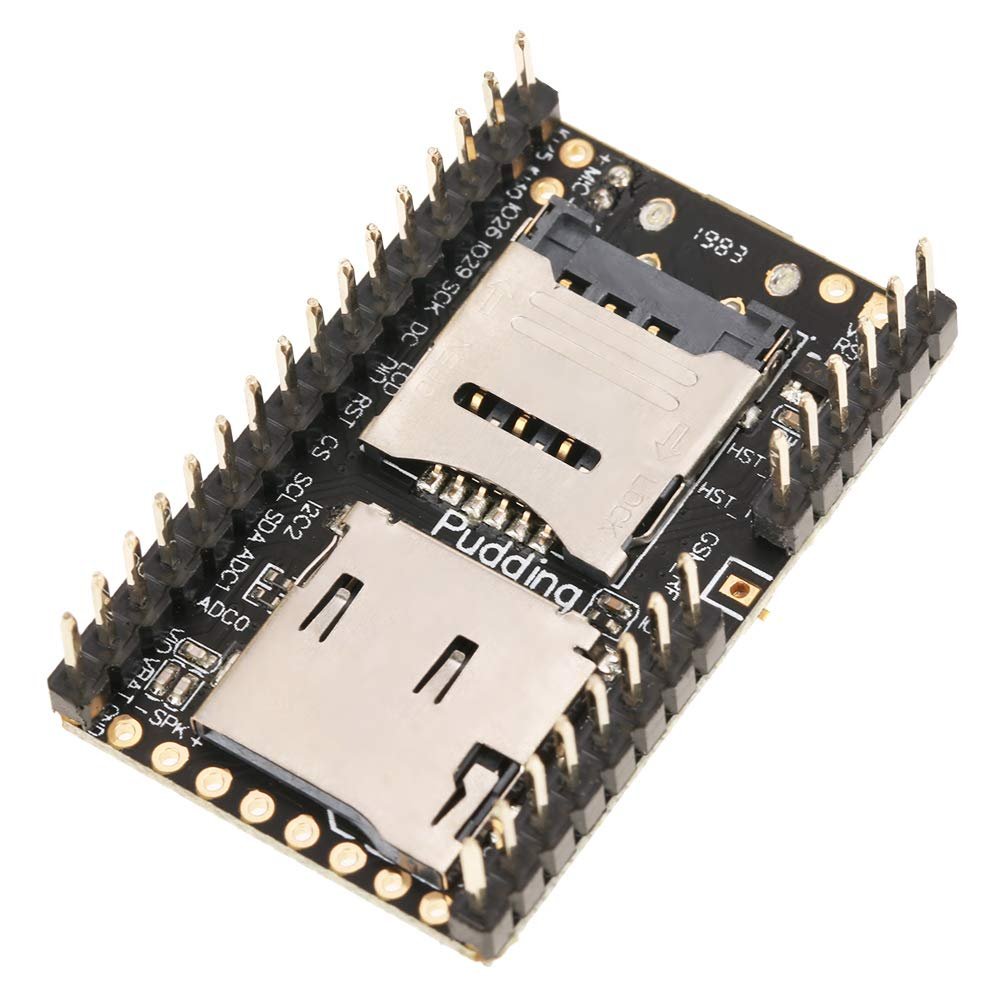

3. [Especificaciones] - La placa incluye gestión de carga de batería de litio, micrófono, interfaz de altavoz, interfaz de comunicación USB, múltiples botones/LEDs de usuario, ranura para tarjeta TF, acelerómetro, interfaz I2C, y entrada ADC.

4. [Interfaz externa] - La placa A9G admite placa de expansión para cámara (30W/200W) y placa de expansión para máquina de monedas, permitiendo conectar máquinas de monedas tradicionales.

5. [Desarrollo] - Permite aprovechar las funciones a bordo para desarrollar dispositivos personalizados mediante programación en Lua.
